PYTANIE NR 32.

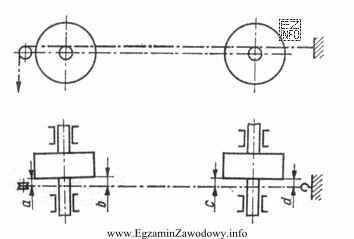

Czynność montażowa przedstawiona na rysunku, to sprawdzanie
Ilustracja przedstawia schematyczny rysunek techniczny, który jest związany z czynnością montażową w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sprawdzanie równoległości wałów dotyczy oceny, czy osie dwóch wałów (z kołami pasowymi) są do siebie równoległe, czyli nie "zbiegają się" ani nie "rozchodzą" na długości. To inna relacja niż współosiowość, gdzie osie muszą pokrywać się w jednej linii (typowe np. dla sprzęgieł).

Pełne wyjaśnienie:

W napędach pasowych poprawny montaż obejmuje kontrolę ustawienia elementów w przestrzeni. Jednym z kluczowych sprawdzeń jest równoległość wałów z osadzonymi kołami pasowymi. Oznacza to, że osie obrotu obu wałów mają ten sam kierunek – nie powinny się do siebie zbliżać ani oddalać wzdłuż długości wałów. Taki błąd ustawienia powoduje przekoszenie pracy pasa, dodatkowe obciążenia łożysk oraz przyspieszone zużycie.

Odpowiedź "równoległości wałów z osadzonymi kołami pasowymi." jest właściwa, gdy czynność z rysunku przedstawia kontrolę relacji dwóch osi jako równoległych (typowe przy ustawianiu napędu pasowego).

  • "Współosiowości wałów z osadzonymi kołami pasowymi." jest pojęciem innym: współosiowość oznacza wspólną oś (osie pokrywają się). W praktyce wymaga się jej np. przy łączeniu wałów sprzęgłem, a nie jako podstawowego warunku pracy dwóch oddzielnych wałów w przekładni pasowej.
  • "Położenia wału względem dwóch prostopadłych płaszczyzn." opisuje kontrolę położenia/ustawienia w układzie odniesienia (np. bazowanie w przyrządzie), a nie bezpośrednią relację między dwoma wałami.
  • "Ustawienia koła pasowego w płaszczyźnie pionowej." jest zbyt wąskie: dotyczy pojedynczego koła lub jego orientacji, podczas gdy sednem zadania jest relacja geometryczna między dwoma wałami (z kołami) w zespole napędowym.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się para "równoległość" i "współosiowość", warto przypomnieć sobie definicje: równoległość = dwa kierunki osi są zgodne, współosiowość = jedna wspólna oś. To zwykle rozstrzyga wybór.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza równoległość wałów w napędzie pasowym?
Równoległość wałów oznacza, że osie obrotu dwóch wałów mają ten sam kierunek i nie zbiegają się ani nie rozchodzą na długości. W praktyce pomaga to utrzymać prawidłowe prowadzenie pasa i ogranicza dodatkowe obciążenia łożysk oraz kół pasowych.
Jaka jest różnica między równoległością a współosiowością wałów?
Równoległość oznacza dwie różne osie o tym samym kierunku. Współosiowość oznacza jedną wspólną oś (osie pokrywają się). W montażu maszyn współosiowość jest typowa dla połączeń wał–wał (np. sprzęgło), a równoległość często dotyczy wałów w napędach pasowych.
Dlaczego sprawdzanie równoległości wałów jest ważne w przekładni pasowej?
Nieprawidłowa równoległość może powodować "uciekanie" pasa, szybsze zużycie krawędzi pasa i rowków kół oraz wzrost drgań. Dodatkowo rosną siły poprzeczne działające na łożyska, co skraca ich trwałość i pogarsza kulturę pracy maszyny.
Jakie objawy w pracy maszyny mogą wskazywać na błędne ustawienie wałów?
Typowe objawy to zwiększone drgania, nagrzewanie się łożysk, nietypowy hałas, nierównomierne zużycie pasa, pylenie z pasa lub ślady ocierania. Często widać też problem z utrzymaniem właściwego toru biegu pasa na kołach.
Jakie narzędzia wykorzystuje się do kontroli ustawienia kół pasowych i wałów?
W zależności od wymagań dokładności stosuje się m.in. liniał i szczelinomierz, przymiary do osiowania kół pasowych, a w nowocześniejszych rozwiązaniach przyrządy laserowe. Dobór metody zależy od konstrukcji, tolerancji montażu i dostępności miejsca pomiarowego.
Czy współosiowość wałów jest wymagana w napędzie pasowym?
Zwykle nie jako podstawowy warunek, bo wały w napędzie pasowym są odrębne i przeniesienie napędu odbywa się przez pas. Kluczowe jest natomiast właściwe ustawienie geometryczne (m.in. równoległość wałów i współpłaszczyznowość kół), aby pas pracował bez przekoszeń.
Jakie błędy najczęściej popełnia się przy interpretacji pojęć równoległość i współosiowość?
Najczęstszy błąd to utożsamianie każdego "ustawiania wałów" ze współosiowością. Uczniowie wybierają odpowiedź brzmiącą bardziej "fachowo", zamiast sprawdzić definicję relacji osi. Pomaga zapamiętanie: współosiowość = jedna oś, równoległość = dwie osie w tym samym kierunku.
Kiedy kontroluje się ustawienie wałów i kół pasowych podczas montażu?
Kontrolę wykonuje się po wstępnym zmontowaniu i przykręceniu zespołów, a także po każdej korekcie położenia (np. po podłożeniu podkładek, przesunięciu silnika, wymianie elementów). Często jest to etap przed ostatecznym dokręceniem i naciągiem pasa.
Co grozi, gdy koła pasowe nie są ustawione prawidłowo względem siebie?
Skutkiem może być nierównomierne zużycie pasa, spadek sprawności przeniesienia napędu, przegrzewanie i hałas. W skrajnych przypadkach pas może spadać z koła lub dochodzi do uszkodzeń osłon i elementów sąsiednich. Dlatego kontrola geometrii jest ważnym etapem montażu.
Jak przygotować się do pytań egzaminacyjnych o sprawdzanie ustawienia wałów?
Warto opanować definicje: równoległość, współosiowość, prostopadłość i współpłaszczyznowość. Ćwicz rozpoznawanie, co jest porównywane (dwa wały, dwa koła, wał względem bazy) i jakie narzędzie zwykle to pokazuje. Na egzaminie analizuj słowa kluczowe w odpowiedziach.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że sprawdzanie równoległości wałów dotyczy oceny, czy osie dwóch wałów (z kołami pasowymi) są do siebie równoległe, czyli nie "zbiegają się" ani nie "rozchodzą" na długości.
