W rozdzielnicy domowej obwody są zwykle podzielone na niezależne gałęzie, które mają własne aparaty ochronne. Dzięki temu prace serwisowe można prowadzić selektywnie, bez wyłączania zasilania całego mieszkania/domu.
W tym zadaniu celem jest wymiana uszkodzonego wyłącznika nadprądowego B16 w obwodzie gniazd wtyczkowych, ale jednocześnie nie wolno pozbawić zasilania płyty grzewczej i piekarnika. Zgodnie z zasadą bezpiecznej eksploatacji należy odłączyć tylko obwód, na którym wykonuje się prace (a następnie potwierdzić brak napięcia i zabezpieczyć przed ponownym załączeniem).

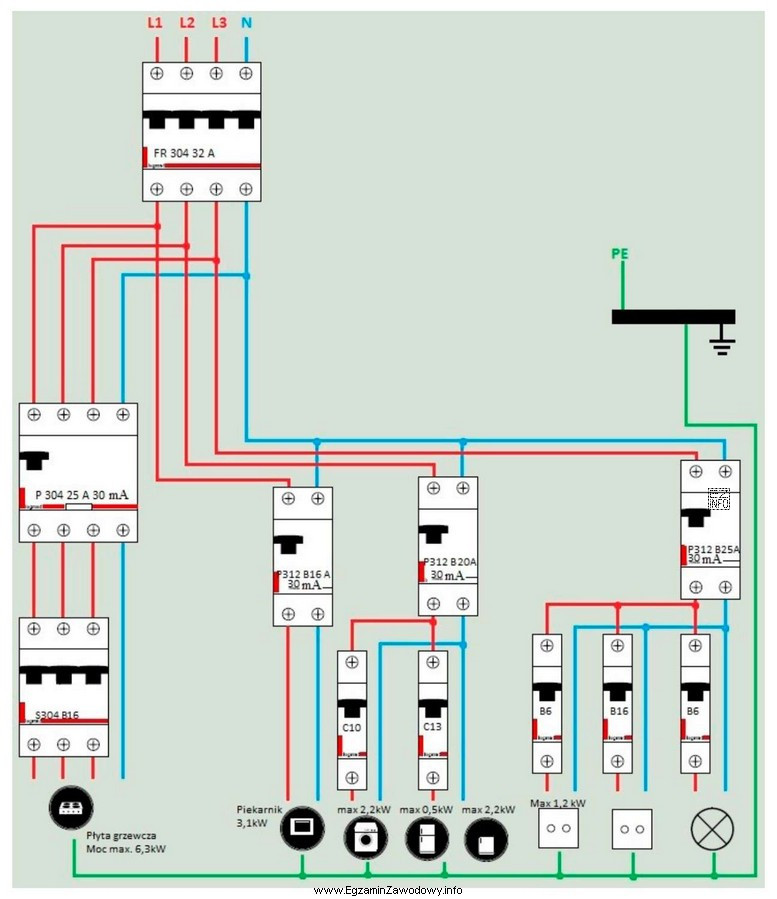

Na schemacie obwód gniazd (B16) znajduje się w prawej gałęzi i jest zasilany z aparatu P312 B25A 30 mA. Jest to RCBO, czyli urządzenie łączące funkcję różnicowoprądową oraz nadprądową. Wyłączenie RCBO odcina zasilanie tylko odbiorów podłączonych za tym aparatem, nie wpływając na inne, odrębnie zasilane gałęzie.
Dlatego odpowiedź "Wyłączyć wyłącznik różnicowoprądowy P312 B25A." jest poprawna: odłącza gałąź z gniazdami (i innymi obwodami na tej samej szynie), a jednocześnie pozostawia zasilanie gałęzi płyty oraz gałęzi piekarnika.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Wyłączyć wszystkie wyłączniki różnicowoprądowe." – jest to działanie zbyt szerokie (wyłącza więcej niż potrzeba), co przeczy warunkowi niepozbawiania zasilania wybranych odbiorników.
- "Wyłączyć wszystkie wyłączniki nadprądowe." – analogicznie odcina liczne obwody, w tym te, które mają pozostać zasilane.
- "Wyłączyć rozłącznik izolacyjny FR 304 32 A i wyłącznik nadprądowy S304 B16." – FR jest rozłącznikiem głównym (odłącza całość), a S304 B16 dotyczy innej gałęzi (płyta). To najsilniej narusza wymaganie pozostawienia zasilania płyty/piekarnika.
W praktyce po wyłączeniu właściwego aparatu należy dodatkowo: sprawdzić brak napięcia, zabezpieczyć przed przypadkowym załączeniem, wykonać wymianę i dopiero po kontroli poprawności połączeń przywrócić zasilanie.
