KWALIFIKACJA INF1 - WRZESIEŃ 2015

PYTANIE NR 39.
Dioda, która na obudowie modemu zewnętrznego sygnalizuje nadawanie danych oznaczona jest symbolem literowym

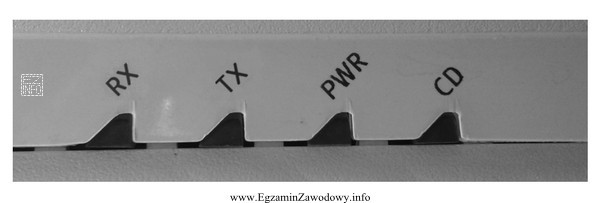

Ilustracja przedstawia fragment obudowy modemu zewnętrznego, na której znajdują się cztery diody sygnalizacyjne oznaczone
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Skrót "TX" pochodzi od "transmit" i na wielu urządzeniach telekomunikacyjnych oznacza nadawanie (wysyłanie) danych.
Pozostałe skróty odnoszą się zwykle do innych stanów: "RX" do odbioru, "PWR" do zasilania, a "CD" do sygnału połączenia/nośnej.

Pełne wyjaśnienie:

Na obudowach wielu urządzeń transmisyjnych (modemów, konwerterów, urządzeń z interfejsami szeregowymi) spotyka się krótkie, standardowe skróty opisujące funkcję diod LED. Skrót TX jest powszechnie używany jako skrót od angielskiego "transmit" i oznacza nadawanie, czyli wysyłanie danych z urządzenia na zewnątrz (kierunek "od urządzenia"). Dlatego dioda sygnalizująca nadawanie danych bywa opisana właśnie jako "TX".

Pozostałe odpowiedzi są typowymi, ale innymi oznaczeniami:

  • "RX" (od "receive") dotyczy odbioru danych, czyli ruchu przychodzącego do urządzenia. To częsta pułapka: TX i RX występują parami i łatwo je pomylić, jeśli nie pamięta się, który skrót odpowiada któremu kierunkowi.
  • "PWR" (od "power") informuje o zasilaniu lub stanie włączenia urządzenia. Taka dioda zwykle świeci stale, gdy urządzenie ma zasilanie, i nie jest wskaźnikiem ruchu danych.
  • "CD" bywa rozwijane jako "carrier detect" i w klasycznej sygnalizacji modemowej odnosi się do wykrycia nośnej/połączenia, a nie bezpośrednio do faktu nadawania pakietów w danej chwili.

W praktyce serwisowej rozpoznawanie tych skrótów ułatwia diagnostykę: jeśli nie miga TX podczas testu wysyłania (np. ping, wysyłka pliku, test uplinku), problem może dotyczyć konfiguracji lub łącza, nawet gdy PWR świeci poprawnie. Jednocześnie warto pamiętać, że producenci mogą stosować inne opisy kontrolek (np. "DATA", "WAN", "LINK"), dlatego zawsze dobrze skonfrontować oznaczenia z dokumentacją konkretnego modelu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TX to najczęściej skrót od transmit, czyli nadawanie/wysyłanie danych z urządzenia. Gdy dioda TX miga, zwykle oznacza to aktywną transmisję wychodzącą (ruch "od modemu" do sieci lub do drugiego urządzenia).
RX to skrót od receive, czyli odbiór danych do urządzenia. Różnica jest kierunkowa: TX dotyczy wysyłania, a RX odbierania. W diagnostyce patrzy się często na oba wskaźniki, aby ocenić, czy ruch jest dwukierunkowy.
Dioda PWR (power) zwykle sygnalizuje wyłącznie zasilanie lub stan włączenia urządzenia. Może świecić stale nawet wtedy, gdy transmisja nie działa. Do oceny ruchu danych służą raczej diody typu TX/RX lub DATA.
Nie. CD bywa kojarzone z "carrier detect", czyli wykryciem nośnej/połączenia. Taka dioda może wskazywać, że istnieje zestawione połączenie lub sygnał linii, ale nie musi migać w rytmie przesyłanych danych tak jak TX/RX.
Najpierw odczytaj opisy przy diodach (np. TX, RX, DATA). Następnie wykonaj prosty test ruchu, np. wysyłanie pakietów lub transfer pliku, i obserwuj miganie. Miganie TX zwykle wskazuje, że urządzenie wysyła dane.
Najczęstszy błąd to odwrócenie kierunku: uznanie, że TX to odbiór, a RX to nadawanie. Pomaga prosta reguła: TX jak "transmit" (wysyłaj), RX jak "receive" (odbieraj). Warto uczyć się ich zawsze jako pary.
Gdy PWR świeci, a TX nie miga, możliwe są m.in.: brak ruchu generowanego przez urządzenie, błędna konfiguracja połączenia, brak zestawienia linku lub problem z medium transmisyjnym. Sama obecność zasilania nie potwierdza działania transmisji.
Nie. Część urządzeń używa skrótów TX/RX, ale inne mogą mieć diody opisane np. jako DATA, WAN, LINK lub ikonami. Na egzaminie sprawdzana jest znajomość typowych oznaczeń, a w praktyce należy potwierdzić je w dokumentacji modelu.
Poza TX/RX/PWR można spotkać m.in. oznaczenia związane z połączeniem i interfejsem (np. LINK), aktywnością danych (DATA) czy stanem sieci. Ich znaczenie zależy od producenta, dlatego w serwisie warto mieć pod ręką instrukcję lub opis na obudowie.
Ucz się skrótów i ich funkcji (TX, RX, PWR, CD) oraz ćwicz na realnym sprzęcie: obserwuj, które diody świecą/migają przy starcie, zestawianiu połączenia i transferze. Dobrą praktyką jest też czytanie legendy kontrolek w instrukcjach urządzeń używanych w pracowni.
info

Statystycznie 79% uczniów zna prawidłową odpowiedź. średnio łatwe

Źródła:

  • Wikipedia: RS-232 – opis sygnałów i terminologii używanej w komunikacji oraz skrótów związanych z transmisją, https://en.wikipedia.org/wiki/RS-232 (dostęp: 2026-03-04)
  • Wikipedia: Modem – ogólne informacje o modemach i ich sygnalizacji/elementach funkcjonalnych, https://en.wikipedia.org/wiki/Modem (dostęp: 2026-03-04)
  • Wikipedia: Transmission (telecommunications) – definicja transmisji/nadawania w telekomunikacji (termin "transmit"), https://en.wikipedia.org/wiki/Transmission_(telecommunications) (dostęp: 2026-03-04)

Materiały:

  • Instrukcje obsługi (manuale) modemów/konwerterów używanych w pracowni i w zakładzie
  • Podstawy transmisji danych: pojęcia nadajnik/odbiornik, kierunek transmisji
  • Materiały szkoleniowe z interfejsów szeregowych i sygnalizacji stanu (TX/RX/CTS/RTS/CD)
