KWALIFIKACJA TLO3 - STYCZEŃ 2018

Wyjaśnienie poprawnej odpowiedzi:

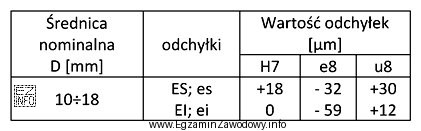

Dla połączenia wciskowego o średnicy nominalnej 15 mm, wykonanego według zasady stałego otworu, minimalny luz określamy na podstawie odchyłki dolnej otworu (EI). Z tabeli odczytujemy wartość odchyłki dolnej otworu EI = 0 µm oraz odchyłkę górną wału es = -30 µm. Minimalny luz to różnica między dolną odchyłką otworu a górną odchyłką wału: L_min = EI - es = 0 - (-30) = 30 µm. Ponieważ jest to luz, a nie wcisk, wynik podajemy jako wartość ujemną. Stąd poprawna odpowiedź to -30 µm.
