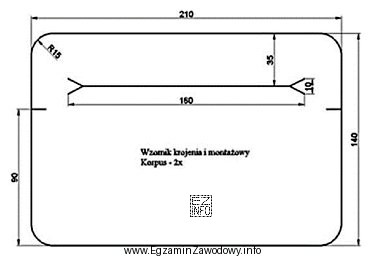

We wzorniku krojenia kluczowe jest rozpoznanie, który element rysunku jest przecięciem (nacięciem) pod kieszeń, a następnie odczytanie wymiaru przypisanego dokładnie do tej linii. Przecięcie na kieszeń jest przedstawione jako pozioma linia wewnątrz obrysu elementu, zakończona charakterystycznymi znacznikami (np. rozwidlenia w kształcie "Y" lub trójkąty). Przy tej linii znajduje się wymiar 160 mm – to jest długość nacięcia, które należy wykonać w korpusie.
Odpowiedź "160 mm" jest poprawna, bo dotyczy długości samego przecięcia, czyli fragmentu, który będzie otworem/rozcięciem do wszycia kieszeni lub wykonania funkcji użytkowej. To wymiar krytyczny: zbyt krótkie lub zbyt długie nacięcie utrudnia montaż kieszeni i psuje proporcje wyrobu.
Pozostałe odpowiedzi są błędne, bo odnoszą się do innych informacji z rysunku:
- "210 mm" odpowiada wymiarowi gabarytowemu (szerokości całkowitej) elementu, a nie długości nacięcia.
- "140 mm" odpowiada wymiarowi gabarytowemu (wysokości całkowitej) elementu, więc nie opisuje przecięcia na kieszeń.
- "90 mm" to wartość związana z położeniem oznaczeń montażowych/nacinków (wysokość od krawędzi), a nie z długością przecięcia.
Wskazówka egzaminacyjna: zawsze sprawdzaj, do jakich linii prowadzą linie wymiarowe. Jeżeli pytanie dotyczy "przecięcia", szukaj wymiaru wpisanego przy linii nacięcia (wewnątrz elementu), a nie przy obrysie zewnętrznym. To minimalizuje typowy błąd polegający na myleniu cech funkcjonalnych z wymiarami gabarytowymi.
