KWALIFIKACJA BUD9 - STYCZEŃ 2014 (test 2)



PYTANIE NR 7.
Dno przewodu sieci kanalizacyjnej w punkcie 100, w odniesieniu do poziomu terenu, znajduje się na głębokości

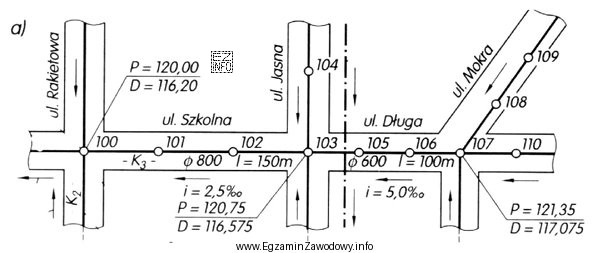

Ilustracja przedstawia schemat sieci kanalizacyjnej w kontekście egzaminu zawodowego dla technika inżynierii sanitarnej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Głębokość dna przewodu względem terenu wyznacza się jako różnicę między rzędną terenu w danym punkcie a rzędną dna kanału (inwertem) w tym samym punkcie. Dla punktu 100 właściwy wynik odpowiada wartości 3,80 m. Pozostałe liczby mogą dotyczyć rzędnych bezwzględnych lub innego odczytu, a nie głębokości.

Pełne wyjaśnienie:

W zadaniach dotyczących sieci kanalizacyjnych "głębokość dna przewodu w odniesieniu do poziomu terenu" oznacza odległość pionową od powierzchni terenu do dna przewodu (czyli do inwertu kanału) w tym samym miejscu.

W praktyce taka wartość jest wyznaczana na podstawie danych wysokościowych (rzędnych):

  • rzędna terenu w punkcie (wysokość powierzchni terenu),
  • rzędna dna przewodu w punkcie (wysokość inwertu kanału).

Głębokość liczy się wtedy jako: głębokość = rzędna terenu − rzędna dna przewodu. To jest proste odejmowanie, ale kluczowe jest, aby odejmować wartości z tego samego punktu (tu: "punkt 100").

Odpowiedź "3,80 m" jest poprawna, ponieważ odpowiada tak rozumianej głębokości posadowienia przewodu względem terenu. W typowym profilu podłużnym sieci kanalizacyjnej (jeżeli jest dołączony do zadania) można ją uzyskać bezpośrednio z podanych rzędnych lub czasem jest już podana jako wynik dla punktu.

Dlaczego pozostałe odpowiedzi są błędne?

  • "116,20 m" oraz "120,00 m" wyglądają jak rzędne bezwzględne (wysokości w układzie odniesienia), a nie głębokości. W realiach robót ziemnych głębokość kanału rzędu ponad 100 m jest skrajnie nieprawdopodobna.
  • "4,20 m" jest wartością podobną do poprawnej i może kusić, ale bez właściwego odczytu/obliczenia z rzędnych dla punktu 100 nie jest uzasadniona. Częsty błąd to wybór liczby "na oko" zamiast trzymania się definicji i danych dla właściwego pikietażu.

Wskazówka egzaminacyjna: zawsze upewnij się, czy liczba w odpowiedzi ma być głębokością (różnicą rzędnych), czy rzędną (wartością bezwzględną). To rozróżnienie eliminuje większość pomyłek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rzędna terenu w profilu kanalizacji?
Rzędna terenu to wysokość powierzchni gruntu w danym punkcie (np. na osi kanału), zwykle podana jako wartość wysokościowa w przyjętym układzie. Służy do obliczenia głębokości posadowienia przewodu przez porównanie z rzędną dna kanału.
Co oznacza "dno przewodu" w kanalizacji?
"Dno przewodu" to najniżej położona część przekroju kanału, czyli inwert (spód wewnętrzny rury/kanału). To do tej rzędnej odnosi się spadek hydrauliczny i z niej liczy się głębokość względem terenu.
Jak obliczyć głębokość kanału względem terenu w punkcie?
Najczęściej liczy się ją jako różnicę: głębokość = rzędna terenu − rzędna dna przewodu w tym samym punkcie. Ważne jest, aby wziąć wartości z tego samego pikietażu, bo teren i niweleta mogą się zmieniać.
Dlaczego w odpowiedziach pojawiają się wartości rzędu 120 m?
Takie liczby zwykle odpowiadają rzędnym bezwzględnym (wysokościom), a nie głębokościom wykopu. Głębokość kanału w praktyce to zwykle kilka metrów, natomiast rzędne terenu mogą mieć wartości 100+ m zależnie od lokalizacji.
Czy głębokość kanału to to samo co rzędna kanału?
Nie. Rzędna (np. terenu lub dna kanału) jest wysokością w układzie odniesienia. Głębokość jest wartością względną i wynika z różnicy dwóch rzędnych w tym samym miejscu. To częsta pułapka w zadaniach egzaminacyjnych.
Kiedy odczytuje się głębokość z profilu podłużnego, a kiedy ją wylicza?
Zależy od dokumentacji. Czasem profil podłużny podaje od razu głębokości w wybranych punktach, ale często trzeba je wyliczyć z rzędnej terenu i rzędnej dna przewodu. Na egzaminie trzeba umieć obie metody.
Jakie błędy najczęściej robi się przy wyznaczaniu głębokości kanału?
Najczęstsze są: pomylenie rzędnej z głębokością, odczyt danych z niewłaściwego punktu (inny pikietaż), nieuwzględnienie że chodzi o dno przewodu, oraz błędy rachunkowe w prostym odejmowaniu (np. przestawienie przecinka).
Dlaczego w zadaniu ważny jest "punkt 100" na sieci?
Pikietaż/punkt odniesienia określa dokładne miejsce na trasie kanału. Ponieważ teren i niweleta dna przewodu zmieniają się wzdłuż sieci, głębokość w punkcie 100 może być inna niż w punkcie 90 czy 110. Trzeba czytać dane dla właściwego punktu.
Jak sprawdzić, czy wynik głębokości jest realistyczny na budowie?
Można porównać go z typowymi głębokościami dla danej sieci oraz z możliwościami wykonania wykopu. Wyniki rzędu 1–6 m są częste, a wartości kilkudziesięciu czy ponad 100 m wskazują, że pomylono głębokość z rzędną wysokościową.
Czy na egzaminie trzeba znać definicję inwertu kanału?
Tak, bo wiele pytań dotyczy "dna przewodu" lub "rzędnej dna". Inwert to poziom spodu wewnętrznego kanału, istotny dla spadku i przepływu. Znajomość pojęcia pomaga uniknąć pomylenia z wierzchem rury lub osią przewodu.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Głębokość dna przewodu względem terenu wyznacza się jako różnicę między rzędną terenu w danym punkcie a rzędną dna kanału (inwertem) w tym samym punkcie."

Materiały:

  • Podręczniki i skrypty z budowy sieci kanalizacyjnych (profil podłużny, niweleta, rzędne)
  • Materiały dydaktyczne z geodezji budowlanej: odczyt rzędnych i obliczanie różnic wysokości
  • Przykładowe zadania egzaminacyjne z odczytu profili sieci sanitarnych i wyznaczania głębokości
