KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 3)



PYTANIE NR 11.

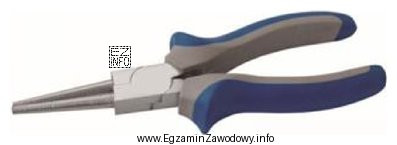

Do czego przeznaczone są kleszcze przedstawione na ilustracji?
Ilustracja przedstawia narzędzie ręczne, które jest najprawdopodobniej kleszczami przeznaczonymi do formowania oczek na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kleszcze pokazane na ilustracji służą do mechanicznego ukształtowania końca żyły jednodrutowej w "oczko" (pętlę), aby można było ją poprawnie zamocować np. pod zacisk śrubowy. Nie są to zaciskarki do tulejek ani narzędzia do zaprasowywania końcówek – te mają inny profil szczęk i realizują trwałe zaciśnięcie.

Pełne wyjaśnienie:

Poprawna odpowiedź to: "Do formowania oczek na końcach żył jednodrutowych."

W praktyce monterskiej często trzeba przygotować koniec żyły jednodrutowej tak, aby dało się ją pewnie i powtarzalnie zamocować w złączu śrubowym. Jednym z typowych sposobów jest wykonanie tzw. oczka (pętli) z końca przewodu. Do tego służą specjalne kleszcze o odpowiednio wyprofilowanych szczękach, które pozwalają szybko zagiąć przewód w równą pętlę bez jego przypadkowego spłaszczenia czy złamania.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Do montażu zacisków zakleszczających." Montaż zacisków to zwykle czynność polegająca na osadzeniu elementu w złączu lub na przewodzie, a nie na kształtowaniu samej żyły w oczko. Narzędzia do takich zacisków mają inną konstrukcję i funkcję.
  • "Do zaciskania końcówek tulejkowych na żyłach wielodrutowych." Zaciskanie tulejek wymaga zaciskarki (praski) z matrycą dopasowaną do przekroju tulejki. Efektem ma być trwałe zaciśnięcie metalowej tulejki na wielodrutowej lince, a nie zagięcie przewodu w pętlę.
  • "Do zaprasowywania końców przewodów w połączeniach wsuwanych." Zaprasowywanie (crimp) końcówek wsuwanych również odbywa się narzędziem z gniazdami/matrycami do konkretnego typu konektora. Kleszcze do oczek nie zapewniają właściwego, kontrolowanego docisku i geometrii połączenia zaprasowywanego.

Wskazówka egzaminacyjna: patrz na profil szczęk narzędzia. Jeśli widzisz elementy prowadzące do zaginania w łuk/pętlę – to zwykle narzędzie do formowania. Jeśli widzisz gniazda o kształtach odpowiadających przekrojom tulejek/konektorów – to narzędzie do zaciskania lub zaprasowywania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Do czego służy formowanie oczka na końcu żyły jednodrutowej?
Formowanie oczka (pętli) ułatwia pewne zamocowanie żyły jednodrutowej pod zaciskiem śrubowym. Oczko lepiej "obejmuje" śrubę i ogranicza ryzyko wysunięcia przewodu podczas dokręcania, pod warunkiem poprawnego kierunku ułożenia i braku uszkodzeń żyły.
Jak rozpoznać kleszcze do formowania oczek na zdjęciu egzaminacyjnym?
Zwróć uwagę na szczęki: narzędzie do oczek ma elementy prowadzące do zaginania w łuk/pętlę, a nie gniazda w kształcie tulejek. Zaciskarki do końcówek mają zwykle wyraźne matryce (profilowane "kieszenie") dopasowane do przekrojów i typów końcówek.
Dlaczego nie używa się zaciskarki do tulejek do robienia oczek na przewodzie?
Zaciskarka do tulejek jest przeznaczona do trwałego zaciśnięcia metalowej tulejki na lince wielodrutowej. Nie kształtuje przewodu w pętlę i może uszkodzić żyłę przy próbie gięcia. Oczko wykonuje się przez zaginanie przewodu, a nie przez zaprasowanie.
Co jest lepsze: oczko z drutu czy końcówka oczkowa?
Oczko uformowane z żyły bywa spotykane w prostych połączeniach, ale końcówka oczkowa (zaciśnięta/przykręcona zgodnie z przeznaczeniem) daje bardziej powtarzalny efekt i lepszą jakość połączenia. Wybór zależy od osprzętu, przekroju i wymagań montażowych.
Kiedy stosuje się końcówki tulejkowe na przewodach wielodrutowych?
Końcówki tulejkowe stosuje się, gdy linka wielodrutowa ma być wprowadzona do zacisku (np. śrubowego lub sprężynowego) i potrzebuje usztywnienia oraz ochrony pojedynczych drucików. Tulejka zapobiega "rozczapierzeniu" żyły i ułatwia prawidłowe dokręcenie.
Jakie błędy najczęściej popełnia się przy przygotowaniu końców przewodów?
Typowe błędy to: zbyt głębokie nacięcie żyły przy zdejmowaniu izolacji, pozostawienie zadziorów, zbyt małe/za duże oczko, użycie niewłaściwego narzędzia oraz niedopasowanie końcówki do przekroju przewodu. Na egzaminie myli się też gięcie z zaciskaniem.
Czy oczko na żyłę jednodrutową można wykonać zwykłymi kombinerkami?
Da się, ale trudniej uzyskać powtarzalny kształt i łatwiej uszkodzić przewód (spłaszczyć, nadłamać). Kleszcze do oczek mają profil, który prowadzi gięcie i pomaga zachować promień gięcia. Na egzaminie zwykle rozpoznaje się narzędzie dedykowane.
Jak dobrać narzędzie do zaciskania końcówek do typu złącza?
Najpierw ustal typ końcówki (tulejkowa, oczkowa, widełkowa, wsuwka) i przekrój przewodu. Następnie dobierz zaciskarkę z odpowiednią matrycą do tego typu końcówki. Narzędzia do formowania oczek nie zastępują prasek do zaprasowywania konektorów.
Dlaczego na egzaminie myli się narzędzia do zaprasowywania i do formowania?
Bo oba typy narzędzi bywają "szczypcowe" i mają masywniejsze szczęki. Mechanizm błędu polega na szybkim skojarzeniu: "kleszcze = zaciskarka". Warto szukać cechy rozróżniającej: matryce do zaciśnięcia kontra profil do gięcia/kształtowania łuku.
Jak przygotować się do zadań z rozpoznawania narzędzi monterskich?
Ucz się zestawami zdjęć narzędzi i łącz je z typową czynnością: zdejmowanie izolacji, cięcie, zaciskanie tulejek, zaprasowywanie konektorów, formowanie oczek. Pomaga też obejrzenie kart katalogowych i ćwiczenie "po cechach": szczęki, matryce, zapadki, zakres przekrojów.
info

Statystycznie 59% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Kleszcze pokazane na ilustracji służą do mechanicznego ukształtowania końca żyły jednodrutowej w "oczko" (pętlę), aby można było ją poprawnie zamocować np. pod zacisk śrubowy."

Materiały:

  • Instrukcje producentów narzędzi monterskich (karty katalogowe, opisy zastosowań)
  • Podręczniki/poradniki z zakresu montażu instalacji elektrycznych (dział: przygotowanie i zakończenia przewodów)
  • Materiały dydaktyczne szkół branżowych: rozpoznawanie narzędzi i osprzętu instalacyjnego
