KWALIFIKACJA GIW13 - STYCZEŃ 2017

PYTANIE NR 35.

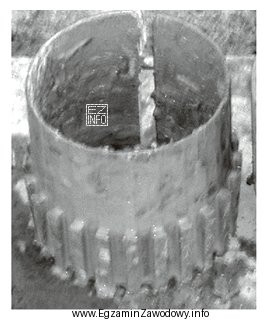

Do czego służy przedstawiony na rysunku element aparatu rdzeniowego, stosowanego do pobierana rdzenia z otworu wiertniczego?
Ilustracja przedstawia element aparatu rdzeniowego, który jest używany w technice wiertniczej do pobierania rdzenia z otworu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W aparacie rdzeniowym po wykonaniu odcinka rdzeniowania trzeba odseparować pobrany rdzeń od calizny, aby można było go bezpiecznie wydobyć. Element pokazany na rysunku pełni funkcję umożliwiającą urwanie rdzenia na końcu rdzeniowania, a nie skrawanie dna, ochronę przed płuczką ani stabilizację rdzeniówki.

Pełne wyjaśnienie:

Rdzeniowanie służy uzyskaniu ciągłego próbki skały (rdzenia) z otworu wiertniczego w taki sposób, aby zachować możliwie dobrą jakość materiału do badań. Zestaw rdzeniowy (aparat rdzeniowy) składa się z kilku elementów, z których każdy ma inną rolę: jedne odpowiadają za skrawanie (np. elementy tnące), inne za transport i utrzymanie rdzenia, a jeszcze inne za czynności końcowe, czyli oddzielenie rdzenia od górotworu.

Odpowiedź "Do urwania rdzenia po zakończeniu rdzeniowania." jest właściwa, ponieważ po uzyskaniu wymaganego odcinka rdzenia trzeba go odseparować od calizny, aby możliwe było wyciągnięcie rdzeniówki i wydobycie rdzenia. Funkcja "urwania" dotyczy więc etapu zakończenia poboru, a nie samego wiercenia.

  • "Do zwiercania pierścieniowego dna otworu." opisuje czynność skrawania dna (typowa dla elementów tnących), ale nie jest to rola elementu służącego do oddzielenia rdzenia po wykonaniu odcinka.
  • "Do ochrony rdzenia przed roztłukiwaniem przez płuczkę." dotyczy zabezpieczenia próbki przed erozją/uderzeniami strumienia płuczki. To inny problem techniczny i inna grupa rozwiązań konstrukcyjnych niż mechanizm urwania.
  • "Do stabilizacji położenia rdzeniówki w osi otworu wiertniczego." odnosi się do centrowania i prowadzenia narzędzia, co zmniejsza bicie i poprawia jakość pracy, ale nie odpowiada za odseparowanie rdzenia od calizny.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się sformułowanie "po zakończeniu rdzeniowania", szukaj funkcji związanej z końcowym etapem poboru próbki (oddzielenie/utrzymanie/wyjęcie), a nie z bieżącym skrawaniem czy stabilizacją zestawu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rdzeniowanie to wykonywanie odcinka wiercenia tak, aby uzyskać walcową próbkę skały (rdzeń) do badań. Stosuje się aparat rdzeniowy, który umożliwia skrawanie i jednoczesne pobieranie materiału. Kluczowe jest zachowanie jakości próbki oraz jej bezpieczne wydobycie.
Po uzyskaniu wymaganego odcinka próbki rdzeń jest nadal połączony z calizną. Trzeba go odseparować, aby móc wyciągnąć rdzeniówkę i wydobyć rdzeń bez uszkodzeń. Elementy do urwania rdzenia działają w końcowej fazie poboru próbki.
Najczęściej pomaga kontekst pytania: jeśli mowa o "zakończeniu rdzeniowania", chodzi o element związany z oddzieleniem próbki od górotworu. Warto też zwrócić uwagę na konstrukcję: elementy tnące służą skrawaniu, a elementy urywające działają po wykonaniu odcinka.
Rdzeniówka to część zestawu rdzeniowego, w której znajduje się pobrany rdzeń (próbka). Jej zadaniem jest utrzymanie próbki w trakcie wiercenia i podczas wyciągania z otworu. Z rdzeniówką współpracują elementy prowadzące, uszczelniające i końcowe (oddzielające rdzeń).
Nie. Zwiercanie pierścieniowe polega na skrawaniu materiału w pierścieniu, pozostawiając środek, natomiast rdzeniowanie jest ukierunkowane na pozyskanie rdzenia w kontrolowany sposób oraz jego utrzymanie i wydobycie. W praktyce pojęcia są powiązane, ale opisują różne akcenty procesu.
Płuczka wynosi zwierciny, chłodzi narzędzie i stabilizuje warunki w otworze, ale może też wpływać na jakość próbki (np. przez erozję lub rozmywanie). Dlatego część rozwiązań w aparatach rdzeniowych dotyczy ochrony rdzenia, jednak nie jest to tożsame z funkcją urwania rdzenia.
Stabilizacja brzmi "bezpiecznie" i ogólnie pasuje do wielu narzędzi wiertniczych. To typowy skrót myślowy: uczeń wybiera funkcję ogólną zamiast dopasować ją do etapu procesu. W pytaniach z frazą "po zakończeniu" zwykle chodzi o czynność końcową, a nie o prowadzenie narzędzia.
Nieprawidłowe oddzielenie rdzenia może spowodować jego pęknięcie, skruszenie lub utratę części próbki. Może też utrudnić wyciągnięcie rdzeniówki i wydłużyć przestój technologiczny. W praktyce oznacza to gorszą jakość danych geologicznych i większe koszty prac wiertniczych.
Gdy pytanie wprost mówi "przedstawiony na rysunku element", ocena opiera się na rozpoznaniu kształtu i przypisaniu mu funkcji. Warto porównać, czy odpowiedzi dotyczą: skrawania, ochrony próbki, prowadzenia czy oddzielenia rdzenia po zakończeniu poboru.
Skup się na mapowaniu: element → funkcja → etap procesu. Pomaga nauka na schematach i zdjęciach narzędzi oraz krótkie fiszki (np. "element końcowy = oddzielenie/utrzymanie rdzenia"). Na egzaminie czytaj uważnie, czy pytanie dotyczy pracy podczas wiercenia, czy czynności po zakończeniu rdzeniowania.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "W aparacie rdzeniowym po wykonaniu odcinka rdzeniowania trzeba odseparować pobrany rdzeń od calizny, aby można było go bezpiecznie wydobyć."

Materiały:

  • Nie posiadam tej informacji
  • Szczegółowe informacje wymagają materiałów specjalistycznych (np. instrukcji producentów aparatów rdzeniowych, skryptów z wiertnictwa).
  • Atlasy/rysunki narzędzi wiertniczych używanych w rdzeniowaniu (materiały szkolne lub firmowe).
