W konstrukcji otworu wiertniczego każda kolumna rur okładzinowych ma przypisaną średnicę (np. 9 5/8") oraz zakres głębokości, do jakiego została zapuszczona. W praktyce za "głębokość zapuszczenia kolumny" przyjmuje się głębokość dolnego końca kolumny (butu/"shoe"), bo to ona określa, do jakiego poziomu formacji kolumna izoluje otwór i gdzie realizuje się cementowanie.

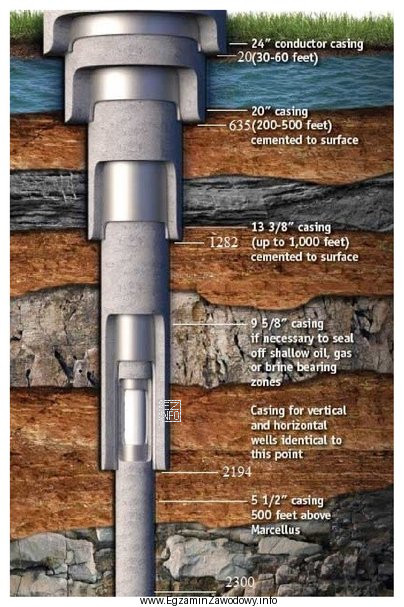

Aby rozwiązać zadanie, należy na schemacie:
- zidentyfikować kolumnę oznaczoną średnicą 9 5/8" (nie mylić z innymi średnicami, np. przewodem lub kolejną kolumną pośrednią),
- odnaleźć punkt końcowy tej kolumny (miejsce, gdzie kończy się rysunek/linia kolumny),
- odczytać z osi/skali głębokości wartość odpowiadającą temu punktowi.
Odczyt ze schematu wskazuje wartość 2194 m, dlatego odpowiedź "2194 m" jest prawidłowa.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? W typowych schematach konstrukcji otworu inne podane głębokości odpowiadają innym elementom (np. płytszej kolumnie, przewodowi, rurom prowadzącym, albo głębokości całkowitej otworu). Błędy wynikają najczęściej z:
- pomylenia średnicy kolumn i odczytania głębokości dla innego rozmiaru rur,
- pomylenia głębokości butu z inną wartością opisaną na rysunku (np. interwałem cementowania),
- wyboru wartości "na oko" (np. największej liczby) zamiast precyzyjnego odczytu ze skali.
Na egzaminie warto zawsze sprawdzić dwa razy, czy odczytana głębokość dotyczy dokładnie kolumny 9 5/8" oraz czy jest to poziom jej zakończenia, a nie innego opisu na schemacie.
