KWALIFIKACJA BUD14 - PAŹDZIERNIK 2016

PYTANIE NR 23.
Do którego z elementów dachu zamocowana jest przedstawiona na rysunku rynna wisząca?

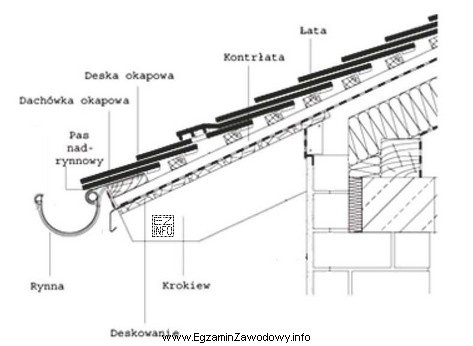

Ilustracja przedstawia przekrój dachu budynku, skupiając się na elementach związanych z montażem rynny wiszącej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rynna wisząca jest standardowo podwieszana na hakach montowanych w strefie okapu do elementu nośnego okapu, czyli deski okapowej. Łaty i kontrłaty służą głównie do podparcia pokrycia i wykonania szczeliny wentylacyjnej, a nie do przenoszenia obciążeń od systemu rynnowego.

Pełne wyjaśnienie:

Rynna wisząca to najczęściej spotykany typ rynny montowanej na krawędzi dachu, której ciężar (własny, woda, śnieg/lód oraz obciążenia od pracy termicznej) przenoszony jest przez haki rynnowe na element konstrukcyjny okapu. W typowym rozwiązaniu haki mocuje się do deski okapowej (lub równoważnego, sztywnego elementu w strefie okapu). Dzięki temu uzyskuje się stabilne podparcie, możliwość nadania spadku rynny oraz zachowanie geometrii okapu.

Odpowiedź "Do deski okapowej." jest poprawna, ponieważ deska okapowa jest elementem przeznaczonym do wykonywania i wykańczania okapu oraz stanowi wygodne i nośne miejsce do zamocowania haków rynnowych. To właśnie do niej w praktyce odnosi się montaż rynny wiszącej.

  • "Do kontrłaty." jest błędne, bo kontrłata pełni inną funkcję: tworzy przestrzeń wentylacyjną i przenosi obciążenia pokrycia na krokwie. Zwykle nie jest projektowana jako główne miejsce mocowania rynny i nie zapewnia właściwego położenia w okapie.
  • "Do łaty." jest błędne, ponieważ łata służy do mocowania dachówek/arkuszy i ustawienia rozstawu pokrycia. Łaty mogą nie mieć odpowiedniej sztywności oraz nie są elementem docelowym dla obciążeń od rynny.
  • "Do dachówki okapowej." jest błędne, bo dachówka (także okapowa) jest elementem pokrycia, a nie konstrukcyjnym. Mocowanie rynny do dachówki byłoby nietrwałe i groziłoby pękaniem oraz rozszczelnieniem pokrycia.

Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się element konstrukcyjny/deskowanie okapu oraz elementy pod pokrycie (łata/kontrłata), to rynna wisząca zwykle będzie związana z okapem i deską okapową, a nie z łatowaniem pod dachówki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rynna wisząca to rynna podwieszana na hakach przy okapie dachu. Rynna leżąca (spustowa/na gzymsie) opiera się na podłożu lub specjalnym profilu. W praktyce egzaminacyjnej "wisząca" oznacza montaż na hakach przy krawędzi połaci.
Deska okapowa zamyka i usztywnia strefę okapu oraz stanowi wygodny element do mocowania obróbek i systemu rynnowego. To do niej najczęściej przykręca się haki rynnowe, aby utrzymać rynnę w stałej geometrii i ze spadkiem.
Łaty i kontrłaty są elementami pomocniczymi pod pokrycie: ustawiają rozstaw i tworzą szczelinę wentylacyjną. Nie są projektowane jako podstawowe miejsce przenoszenia obciążeń od rynny (woda, lód). Mocowanie do nich może powodować odkształcenia i rozszczelnienia.
Najczęściej myli się łatę z kontrłatą, bo oba elementy są listwami z drewna. Łata leży poprzecznie do krokwi i trzyma pokrycie, a kontrłata biegnie wzdłuż krokwi i zapewnia szczelinę wentylacyjną. Deska okapowa jest zwykle szersza i pracuje w strefie okapu.
Rynna wisząca jest pokazana jako element zawieszony poniżej krawędzi połaci na hakach rynnowych. Widać wyraźne zaczepy/haki oraz to, że rynna nie leży na gzymsie ani na specjalnej półce, tylko "wisi" na mocowaniu przy okapie.
Nie, dachówka (również okapowa) jest elementem pokrycia, a nie konstrukcji. Jest krucha i nie powinna przenosić obciążeń od systemu rynnowego. Rynnę mocuje się do elementów drewnianych/metalowych w okapie, a nie bezpośrednio do dachówek.
Typowe skutki to: brak utrzymania spadku (zaleganie wody), ugięcie i falowanie rynny, rozszczelnienia na łączeniach, a nawet wyrwanie haków. Błędy często ujawniają się zimą, gdy obciążenia od lodu i śniegu są największe.
Najczęściej montuje się haki rynnowe na etapie prac w okapie, przed ostatecznym ułożeniem pokrycia w strefie okapu, aby poprawnie ustawić geometrię i spadek. Dokładna kolejność zależy od systemu rynnowego i obróbek, ale kluczowe jest przygotowanie okapu.
W praktyce używa się miary i sznurka do wyznaczenia spadku, wkrętarki/wiertarki oraz wkrętów lub gwoździ zależnie od systemu. Istotne jest też bezpieczne stanowisko pracy na wysokości. Narzędzia dobiera się do materiału deski i typu haków.
Ucz się nazw elementów w układzie warstwowym: konstrukcja (krokwie), elementy pod pokrycie (kontrłaty, łaty), strefa okapu (deska okapowa) oraz odwodnienie (rynna, rura spustowa). Pomaga rysowanie przekrojów i rozwiązywanie pytań z ilustracjami.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

Według specjalistów z branży: "Rynna wisząca jest standardowo podwieszana na hakach montowanych w strefie okapu do elementu nośnego okapu, czyli deski okapowej."

Materiały:

  • Podręczniki i materiały szkolne z zakresu podstaw budownictwa (elementy dachu i okapu)
  • Katalogi/instrukcje montażu systemów rynnowych producentów (część: mocowanie haków rynnowych)
  • Materiały dydaktyczne BHP i organizacji robót dotyczące prac na wysokości (okap, montaż odwodnienia)
