KWALIFIKACJA ELM6 - CZERWIEC 2023 (test 2)

PYTANIE NR 5.

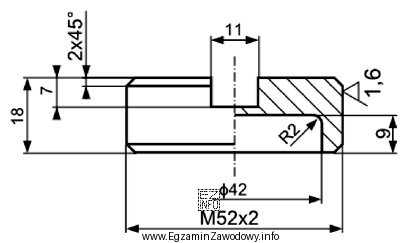

Do którego z podanych rodzajów rysunków technicznych można zaliczyć rysunek przedstawiony na ilustracji?
Ilustracja przedstawia rysunek techniczny elementu mechanicznego, który może być częścią większego urządzenia.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek wykonawczy służy do wytworzenia pojedynczego elementu i zwykle zawiera komplet danych: wymiary, tolerancje oraz inne oznaczenia technologiczne. Rysunki złożeniowe i montażowe dotyczą zespołów (relacji części), a schematyczne pokazują głównie połączenia i zasadę działania, nie geometrię wykonawczą detalu.

Pełne wyjaśnienie:

Podział rysunków technicznych wynika przede wszystkim z ich celu oraz tego, czy dokument opisuje pojedynczą część, czy zespół składający się z wielu elementów.

"Wykonawczych." to właściwa klasyfikacja dla rysunku, którego zadaniem jest umożliwienie wytworzenia jednej części. Taki rysunek powinien być na tyle kompletny, aby wykonawca (np. na stanowisku obróbki lub w firmie kooperującej) mógł odtworzyć geometrię elementu bez dodatkowych wyjaśnień. Typowo występują tam m.in. wymiary, tolerancje, ewentualne wymagania dotyczące wykończenia powierzchni, a także widoki/przekroje potrzebne do jednoznacznego zdefiniowania kształtu.

Odpowiedź "Montażowych." jest nieadekwatna, gdy dokument nie koncentruje się na instrukcji złożenia i ustawienia elementów w zespole. Rysunek montażowy ma wspierać proces składania: pokazuje położenie części, kolejność/zasady montażu, często odniesienia do elementów złącznych i wymagania montażowe. Jeśli rysunek dotyczy pojedynczej części, to nie spełnia głównego celu rysunku montażowego.

Odpowiedź "Złożeniowych." opisuje dokument, którego istotą jest przedstawienie zespołu wraz z jego składowymi. W rysunku złożeniowym typowe są oznaczenia pozycji części, odniesienia do zestawienia elementów i pokazanie wzajemnego usytuowania komponentów. Gdy rysunek ma charakter "detalowy" (na wykonanie jednego elementu), klasyfikacja jako złożeniowy jest błędna.

Odpowiedź "Schematycznych." dotyczy rysunków, które upraszczają rzeczywisty kształt i skupiają się na relacjach funkcjonalnych (np. schemat elektryczny, pneumatyczny, hydrauliczny, blokowy). W schemacie ważniejsze są symbole i połączenia niż dokładna geometria i komplet wymiarów, dlatego nie jest to właściwa kategoria dla rysunku opisującego wykonanie detalu.

Wskazówka egzaminacyjna: aby odróżnić rysunek wykonawczy od złożeniowego/montażowego, najpierw odpowiedz sobie na pytanie: "Czy dokument pozwala wykonać jedną część, czy służy do pracy z zespołem i relacjami między częściami?". Dopiero potem analizuj szczegóły typu wymiary, przekroje i oznaczenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rysunek wykonawczy to dokument przeznaczony do wytworzenia pojedynczej części. Zawiera komplet informacji potrzebnych do wykonania: kształt (widoki/przekroje), wymiary, tolerancje oraz inne wymagania technologiczne. Nie służy do opisu zależności wielu części w zespole.
Rysunek złożeniowy rozpoznasz po tym, że pokazuje zespół składający się z wielu elementów i ich wzajemne położenie. Często ma oznaczenia pozycji części (odnośniki) i bywa powiązany z zestawieniem elementów. Zwykle nie ma pełnych danych do wykonania każdej części osobno.
Rysunek złożeniowy przedstawia, z jakich części składa się zespół i jak są one ułożone. Rysunek montażowy bardziej wspiera proces montażu: może akcentować kolejność składania, elementy złączne, ustawienia i wymagania montażowe. W praktyce oba dotyczą zespołów, ale mają inny nacisk celu.
Schemat upraszcza rzeczywisty kształt i skupia się na funkcji oraz połączeniach (np. elektrycznych, pneumatycznych). Nie zawiera pełnej geometrii i kompletu wymiarów potrzebnych do wykonania detalu. Dlatego schemat służy do zrozumienia działania i połączeń, a nie do wytwarzania części.
Najczęściej są to: widoki i przekroje, wymiary, tolerancje wymiarów/kształtu, ewentualne oznaczenia chropowatości, materiał lub uwagi technologiczne. Kluczowa cecha: informacje mają wystarczyć, by wykonać jeden element bez dopowiadania, jak wygląda w zespole.
W mechatronice rysunek montażowy jest przydatny przy składaniu modułów, mechanizmów i podzespołów (np. układów napędowych, przekładni, uchwytów czujników). Pomaga ustalić położenie części, sposób łączenia i poprawną kolejność czynności montażowych, co zmniejsza ryzyko błędów.
Nie zawsze. Wymiary są częste na rysunku wykonawczym, ale na rysunku złożeniowym też mogą się pojawić (np. gabaryty zespołu). Decydujące jest, czy dokument opisuje pojedynczy detal z kompletem danych do wykonania, czy raczej zespół i relacje między częściami.
Częsty błąd to mylenie rysunku montażowego i złożeniowego (oba dotyczą zespołów), albo uznawanie każdego rysunku z wymiarami za wykonawczy. Pomaga nawyk: najpierw sprawdź, czy rysunek dotyczy jednej części, czy wielu elementów połączonych w całość.
Rysunki schematyczne spotyka się m.in. w schematach elektrycznych sterowania, schematach pneumatycznych i hydraulicznych, a także schematach blokowych automatyki. Służą do analizy połączeń i funkcji układu, diagnostyki oraz uruchamiania, a nie do wykonywania geometrii części.
Ćwicz na zestawach przykładów: osobno rysunki wykonawcze detali, osobno rysunki złożeń/montażu oraz schematy. Do każdego przykładu dopisz 2–3 cechy rozpoznawcze (np. "pozycje części", "komplet tolerancji", "symbole połączeń"). Na egzaminie szukaj najpierw celu dokumentu.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Rysunek wykonawczy służy do wytworzenia pojedynczego elementu i zwykle zawiera komplet danych: wymiary, tolerancje oraz inne oznaczenia technologiczne."

Materiały:

  • Podręcznik do rysunku technicznego maszynowego (działy: rodzaje rysunków, zasady wymiarowania)
  • Materiały dydaktyczne z przedmiotu dokumentacja techniczna w mechatronice
  • Zestawy przykładowych rysunków: wykonawczych, złożeniowych, montażowych i schematów (analiza porównawcza)
