KWALIFIKACJA ELM4 - STYCZEŃ 2021

PYTANIE NR 21.
Do którego z przedstawionych na rysunku elementów przemiennika częstotliwości należy podłączyć zewnętrzne przyciski sterownicze umożliwiające oddziaływanie na pracę silnika zasilanego z przemiennika?

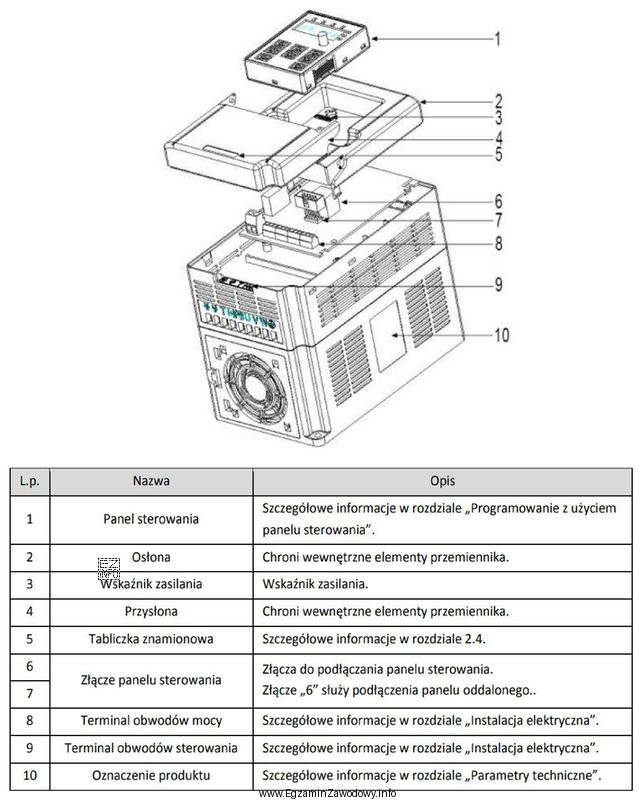

Ilustracja przedstawia schemat przemiennika częstotliwości, który jest urządzeniem stosowanym w automatyce przemysłowej do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zewnętrzne przyciski sterownicze (np. START/STOP) podłącza się do zacisków toru sterowania przemiennika, czyli do terminala obwodów sterowania, gdzie znajdują się wejścia cyfrowe/sterujące. Złącza panelu służą do komunikacji z panelem operatorskim, a terminal mocy jest przeznaczony do zasilania i wyjścia na silnik.

Pełne wyjaśnienie:

Przemiennik częstotliwości ma wyraźnie rozdzielone dwie części: tor mocy oraz tor sterowania. Zewnętrzne przyciski sterownicze mają przekazywać sygnały logiczne (np. START, STOP, zmiana kierunku, wybór prędkości), więc muszą trafić do miejsca, w którym falownik te sygnały odbiera i interpretuje, czyli do terminala obwodów sterowania.

Odpowiedź "Terminala obwodów sterowania (9)." jest poprawna, ponieważ właśnie na zaciskach sterowania znajdują się typowe wejścia cyfrowe (DI) oraz wspólne zaciski odniesienia (np. COM), do których podłącza się elementy typu przycisk, przełącznik, krańcówka czy wyjście tranzystorowe sterownika PLC. To wejścia sterowania inicjują zmianę stanu pracy falownika bez ingerencji w tor mocy.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Złącza panelu sterowania (6)." oraz "Złącza panelu sterowania (7)." odnoszą się do połączeń panelu operatorskiego (HMI/klawiatury) lub interfejsów służących do obsługi i parametryzacji. Takie złącza zwykle nie są przeznaczone do bezpośredniego wpinania przycisków jako sygnałów DI, bo mają inną funkcję (np. komunikacja, montaż panelu, sygnały wewnętrzne).
  • "Terminala obwodu mocy (8)." dotyczy połączeń energetycznych: zasilania falownika oraz wyjścia na silnik. Podłączanie tam przycisków sterowniczych byłoby błędem funkcjonalnym i mogłoby być niebezpieczne, ponieważ tor mocy pracuje na innych poziomach napięć/prądów i nie służy do przesyłania sygnałów sterujących.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "zewnętrzne przyciski" lub "oddziaływanie na pracę silnika", w praktyce chodzi o sygnały sterujące, a więc o zaciski wejść sterowania (DI/AI) na listwie/terminalu sterowniczym, nie o zaciski mocy ani o złącza panelu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Obwody sterowania to część falownika przeznaczona do sygnałów niskonapięciowych (np. wejścia cyfrowe i analogowe). To tam podłącza się przyciski, krańcówki, sygnały z PLC i inne elementy, które wydają polecenia pracy. Tor mocy jest osobno i służy do zasilania oraz wyjścia na silnik.
Najczęściej są to sygnały typu START/STOP, praca w przód/wstecz, wybór kilku prędkości, reset błędu, zezwolenie na pracę, a także sygnały analogowe zadawania prędkości (np. 0–10 V lub 4–20 mA). Wszystkie te sygnały trafiają na listwę/terminal sterowania, nie na zaciski mocy.
Terminal obwodu mocy pracuje na innych poziomach napięć i prądów, bo służy do zasilania falownika i podłączenia silnika. Przycisk jest elementem sygnałowym i powinien sterować wejściami logicznymi. Podłączenie do mocy nie zrealizuje funkcji sterowania i może stworzyć zagrożenie uszkodzenia urządzeń lub porażenia.
DI (digital input) to wejścia cyfrowe, które rozpoznają dwa stany (aktywny/nieaktywny) i na tej podstawie uruchamiają funkcje falownika. DI mogą być przypisane do komend takich jak START, STOP, zmiana kierunku czy reset. Zewnętrzny przycisk zwykle podaje sygnał na DI względem wspólnego zacisku (COM).
Zwykle nie. Panel operatorski służy do obsługi lokalnej i parametryzacji, a jego złącza są przeznaczone do komunikacji/montażu panelu. Zewnętrzne przyciski w szafie lub na pulpicie podłącza się standardowo do terminala sterowania falownika (wejścia DI). Wyjątki zależą od konkretnego modelu i jego dokumentacji.
Najczęściej zaciski mocy są większe, opisane jako zasilanie i wyjście silnikowe oraz znajdują się w oddzielnej komorze. Zaciski sterowania są drobniejsze, pogrupowane w listwie zaciskowej i opisane jako wejścia/wyjścia sterujące (DI/DO/AI/AO, COM). Najpewniejsze jest sprawdzenie schematu zacisków w instrukcji.
Zewnętrzne przyciski stosuje się, gdy sterowanie ma być realizowane z pulpitu operatorskiego, z przycisków na maszynie lub z poziomu systemu automatyki (np. PLC). Ułatwia to ergonomię, spełnienie wymagań procesu i bezpieczeństwo. Klawiatura falownika bywa wykorzystywana głównie do uruchomienia, serwisu i testów.
To częsty błąd, bo oba elementy kojarzą się ze "sterowaniem" i bywają umieszczone blisko siebie na obudowie. Dodatkowo nazwy typu "panel sterowania" sugerują, że to miejsce dla przycisków. Klucz to rozróżnienie funkcji: panel = obsługa/parametry, terminal sterowania = wejścia DI/AI dla sygnałów zewnętrznych.
Typowe błędy to podłączenie do niewłaściwych zacisków, brak wspólnego zacisku odniesienia (COM), nieprawidłowy typ styku (NO/NC) względem konfiguracji, brak zasilania obwodu sterowania (np. 24 V) albo brak przypisania funkcji do danego wejścia DI w parametrach falownika. Diagnostykę zaczyna się od zacisków i parametrów DI.
Warto ćwiczyć rozpoznawanie: tor mocy (zasilanie/wyjście silnika), tor sterowania (DI/AI/DO/AO) i złącza panelu/komunikacji. Ucz się na schematach zacisków z różnych modeli oraz na typowych aplikacjach: START/STOP z przycisku, zadawanie prędkości z potencjometru, sterowanie z PLC. Na egzaminie czytaj nazwy: "mocy" ≠ "sterowania".
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Zewnętrzne przyciski sterownicze (np. START/STOP) podłącza się do zacisków toru sterowania przemiennika, czyli do terminala obwodów sterowania, gdzie znajdują się wejścia cyfrowe/sterujące."

Materiały:

  • Dokumentacje techniczno-ruchowe (DTR) i instrukcje instalacji przemienników częstotliwości dowolnych producentów (rozdziały: zaciski sterowania, wejścia DI/AI)
  • Materiały dydaktyczne z podstaw energoelektroniki i napędów regulowanych (falowniki, sterowanie silników)
  • Schematy przykładowych podłączeń: przyciski, krańcówki, sygnały 24 V DC do DI falownika
