W zaworach rozdzielających (np. stosowanych w pneumatyce przemysłowej w układach mechatronicznych) można wyróżnić kilka grup przyłączy:
- przyłącze zasilania – doprowadza sprężone powietrze do zaworu,
- przyłącza robocze – prowadzą powietrze do odbiornika (np. komór siłownika),
- przyłącza wylotowe/odpowietrzające – odprowadzają powietrze z odbiornika do atmosfery,
- przyłącza sterujące (pilotowe) – służą do przesterowania elementu rozdzielającego (suwaka) sygnałem sterującym.

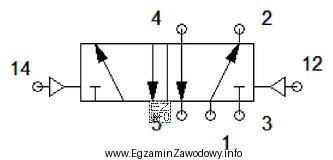

Pytanie dotyczy właśnie sygnałów sterujących, czyli króćców, do których doprowadza się impuls sterujący. W praktyce (i w typowej numeracji spotykanej na schematach) odpowiadają za to porty 12 i 14. Są one przypisane do dwóch stron sterowania (np. dla sterowania dwustronnego), dzięki czemu zawór może zostać przełączony w jedną lub drugą pozycję w zależności od tego, gdzie pojawi się sygnał.
Dlaczego pozostałe odpowiedzi nie pasują?
- "5 i 3" – to numery kojarzone z odpowietrzeniami/wylotami (odprowadzanie powietrza), a nie z doprowadzeniem sygnału pilotowego.
- "1, 3 i 5" – miesza zasilanie z odpowietrzeniami; nadal nie wskazuje typowych króćców sterowania. To częsty błąd polegający na utożsamianiu "ważnych" portów z portami sterującymi.
- "2 i 4" – to przyłącza robocze prowadzące do odbiornika (np. siłownika). Służą do realizacji ruchu wykonawczego, a nie do sterowania samym rozdzielaczem.
Wskazówka egzaminacyjna: gdy widzisz zawór rozdzielający, najpierw rozpoznaj grupę funkcjonalną portów (zasilanie, robocze, wyloty, sterowanie), a dopiero potem dopasuj numery. To ogranicza ryzyko mechanicznego "zgadywania" po samych cyfrach.
