KWALIFIKACJA ELE2 - STYCZEŃ 2025



PYTANIE NR 12.

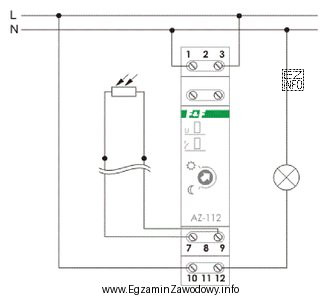

Do których zacisków przekaźnika zmierzchowego przedstawionego na schemacie należy podłączyć czujnik światła?
Do których zacisków przekaźnika zmierzchowego przedstawionego na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przekaźnika zmierzchowego opisano zaciski, które są przeznaczone do podłączenia czujnika światła. Zaciski te są zazwyczaj oddzielone od reszty układu, co pozwala na prawidłowe i bezpieczne działanie czujnika. Na rysunku zaciski numer 7 i 9 są wyraźnie połączone z czujnikiem, co potwierdza prawidłowość odpowiedzi. Podłączenie czujnika do innych zacisków spowoduje niewłaściwe działanie przekaźnika lub może prowadzić do uszkodzenia urządzenia.
