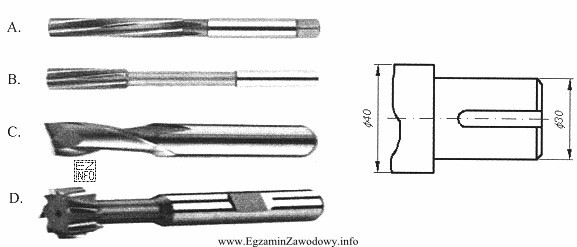

Na rysunku technicznym wałka widoczny jest wzdłużny rowek o zaokrąglonych zakończeniach. Taka geometria oznacza rowek wpustowy zamknięty (nieprzelotowy w sensie kształtu końców), a więc do jego wykonania potrzebne jest narzędzie, które potrafi skrawać zarówno powierzchnią boczną, jak i czołem, aby "wejść" w materiał i uformować promienie na końcach.
Odpowiedź "C" jest właściwa, ponieważ narzędzie C ma postać freza trzpieniowego palcowego. Taki frez posiada ostrza na obwodzie oraz na czole, dzięki czemu można nim frezować kieszenie i rowki z zaokrąglonymi końcami, wykonując ruch wzdłużny wzdłuż osi wałka i jednocześnie utrzymując żądaną szerokość rowka.
Dlaczego pozostałe odpowiedzi są błędne?
- "A" i "B" odpowiadają narzędziom typu rozwiertak. Rozwiertaki są przeznaczone do dokładnej, wykańczającej obróbki otworów (ustalanie średnicy i chropowatości po wierceniu/roztaczaniu). Nie służą do wykonywania zewnętrznych rowków wpustowych na wale.
- "D" to frez krążkowy (tarcza z uzębieniem). Takie frezy często stosuje się do rowków wykonywanych "tarczą", w tym do rowków czółenkowych pod wpusty Woodruffa. Jednak w zadaniu pokazano rowek wzdłużny z promieniami na końcach, typowy dla frezowania frezem trzpieniowym, a nie gniazdo czółenkowe.
Wskazówka egzaminacyjna: najpierw oceń kształt końców rowka (proste czy zaokrąglone), a dopiero potem dobieraj narzędzie. To szybko eliminuje pomyłki między frezem trzpieniowym a frezem krążkowym oraz między frezowaniem a rozwiercaniem.
