Podczas wiercenia otworu poprzecznego w wałku (element walcowy) kluczowe jest pewne ustalenie i podparcie kształtowe. W odróżnieniu od detali płaskich, wałek w zwykłych, płaskich szczękach imadła ma tendencję do:
- przetaczania się przy docisku,
- obracania się pod wpływem momentu i sił bocznych podczas wiercenia,
- zmiany położenia osi, co pogarsza dokładność położenia otworu.
Dlatego w praktyce stosuje się rozwiązania przeznaczone do elementów cylindrycznych, czyli takie, które mają gniazdo pryzmowe (V) albo współpracują z pryzmą/V-blokiem. Taki styk "w kształcie V" ustala wałek w dwóch liniach kontaktu, poprawia centrowanie oraz zwiększa odporność na obrót. To bezpośrednio przekłada się na jakość i bezpieczeństwo operacji wiercenia.

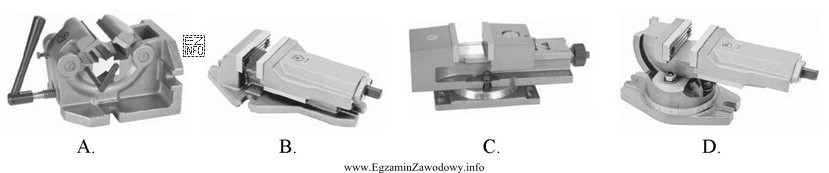

W tym typie zadania odpowiedź uznana za poprawną wskazuje właśnie imadło przeznaczone do pewnego mocowania wałków (z podparciem kształtowym). Pozostałe propozycje są nieprawidłowe, jeśli nie zapewniają pryzmowego podparcia, mają geometrię dedykowaną innym kształtom (np. płaskowniki), albo dają zbyt małą stabilność przy obciążeniu bocznym.
Wskazówka egzaminacyjna: gdy w treści pojawia się wałek oraz wiercenie poprzeczne, szukaj osprzętu, który "obejmuje" cylinder (V/pryzma, szczęki kształtowe), a nie tylko ściska go płaskimi powierzchniami.
