KWALIFIKACJA INF1 - STYCZEŃ 2015



PYTANIE NR 24.
Do połączenia centralki abonenckiej firmy kurierskiej z centralą operatora zgodnie ze schematem na rysunku stosuje się modemy

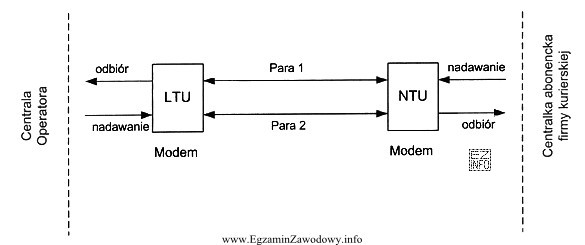

Ilustracja przedstawia schemat połączenia pomiędzy centralą operatora a centralką abonencką firmy kurierskiej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
HDSL rozpoznaje się po tym, że do zestawienia łącza wykorzystuje dwie pary przewodów miedzianych (Para 1 i Para 2) oraz typowe zakończenia linii LTU (u operatora) i NTU (u abonenta). ATM i SDH nie są modemami dostępowymi, a VDSL zwykle pracuje na jednej parze i w innych warunkach.

Pełne wyjaśnienie:

Na schemacie widać połączenie między centralą operatora a centralką abonencką realizowane przez dwa urządzenia opisane jako modemy, z oznaczeniami LTU po stronie operatora i NTU po stronie abonenta. Kluczową cechą jest to, że transmisja odbywa się równolegle po dwóch oddzielnych parach miedzianych (Para 1 i Para 2) oraz jest dwukierunkowa.

Taki układ jest charakterystyczny dla HDSL (High-bit-rate Digital Subscriber Line). W HDSL strumień o przepływności rzędu 2 Mb/s (typowo E1 2,048 Mb/s) może być realizowany symetrycznie, a jedną z rozpoznawalnych cech wdrożeniowych jest użycie dwóch par przewodów oraz występowanie nazw jednostek końcowych linii (LTU/NTU) w dokumentacji i schematach.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • ATM – to technologia komutacji/transportu (sposób przenoszenia komórek w sieci), a nie typ "modemu" w sensie urządzenia xDSL do realizacji łącza po dwóch parach miedzianych.
  • SDH – to technologia transportowa dla sieci światłowodowych/teletransmisyjnych (hierarchia synchroniczna). Nie opisuje par miedzianych ani zestawu modemów LTU/NTU do łącza abonenckiego.
  • VDSL – należy do rodziny DSL, ale typowo wykorzystuje jedną parę miedzianą i jest kojarzony z innymi profilami zastosowań (wyższe przepływności na krótszych odcinkach). Nie pasuje do schematu z dwiema parami (Para 1, Para 2) i klasycznym układem LTU/NTU.

Wskazówka egzaminacyjna: gdy na rysunku widzisz dwie pary oraz opis jednostek końcowych linii (LTU/NTU), najpierw sprawdź technologie symetryczne przeznaczone do łączy typu E1 – w tym właśnie HDSL.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest HDSL i do czego służy w telekomunikacji?
HDSL to technologia cyfrowej transmisji po miedzianych parach przewodów, używana do realizacji łączy o stałej, symetrycznej przepływności (np. dla strumienia E1). Stosuje się ją m.in. do łączenia centralki abonenckiej z siecią operatora, gdy potrzebna jest stabilna transmisja w obu kierunkach.
Jak rozpoznać HDSL na schemacie połączenia (LTU/NTU i pary)?
Najczęstsze cechy rozpoznawcze to dwa urządzenia końcowe opisane jako modemy oraz oznaczenia LTU (po stronie operatora) i NTU (po stronie abonenta). Dodatkowo schemat zwykle pokazuje dwie pary miedziane (np. "Para 1" i "Para 2") i transmisję dwukierunkową.
Dlaczego HDSL wykorzystuje dwie pary przewodów miedzianych?
W typowej realizacji HDSL transmisja jest dzielona na równoległe tory prowadzone po dwóch parach, co ułatwia uzyskanie symetrycznej przepływności rzędu 2 Mb/s na dłuższych odcinkach niż w szybszych odmianach DSL. Dwie pary są więc praktyczną wskazówką przy identyfikacji technologii na rysunku.
Co oznaczają skróty LTU i NTU w modemach HDSL?
LTU (Line Termination Unit) to jednostka zakończenia linii po stronie operatora, a NTU (Network Termination Unit) to jednostka po stronie abonenta. Razem tworzą parę urządzeń realizujących łącze HDSL. Na schematach i w dokumentacji te skróty często jednoznacznie wskazują na rozwiązania z rodziny HDSL.
Czym różni się HDSL od VDSL w praktyce instalatora?
HDSL kojarzy się z łączami symetrycznymi i często z wykorzystaniem dwóch par miedzianych oraz urządzeń LTU/NTU. VDSL zwykle pracuje na jednej parze i jest stosowany do wysokich przepływności na krótkich odcinkach, typowo w dostępie szerokopasmowym. Na egzaminie różnicą rozpoznawczą bywa liczba par na schemacie.
Dlaczego odpowiedź ATM nie pasuje do pytania o modemy dostępowe?
ATM to nazwa technologii transportu/komutacji w sieciach telekomunikacyjnych, a nie typ modemu abonenckiego do realizacji łącza po parach miedzianych. W pytaniu chodzi o wybór technologii/modemów dostępowych widocznych na schemacie, więc ATM jest typowym dystraktorem sprawdzającym rozróżnianie warstw sieci.
Dlaczego SDH nie jest właściwą odpowiedzią w tym zadaniu?
SDH opisuje hierarchię i sposób transportu sygnałów w sieciach teletransmisyjnych (często światłowodowych) i nie jest "modemem" abonenckim. Schemat z parami miedzianymi i jednostkami LTU/NTU odnosi się do technologii dostępowej po miedzi, a nie do transportu SDH w rdzeniu sieci.
Jakie zastosowania ma HDSL przy połączeniu centralki abonenckiej z operatorem?
HDSL bywa stosowany do zestawiania łączy typu punkt–punkt, np. między centralą operatora a siedzibą klienta z centralką abonencką, gdy potrzebna jest symetryczna transmisja i stała przepływność. Taki link może służyć do usług opartych o kanały 64 kb/s (nx64) lub do przeniesienia strumienia E1.
Jakie elementy schematu są najważniejsze, żeby nie pomylić HDSL z innym DSL?
Najważniejsze są: liczba par (dwie pary na rysunku), oznaczenia urządzeń (LTU/NTU) oraz to, że transmisja jest pokazywana jako dwukierunkowa. Jeśli widzisz jedną parę bez takich oznaczeń, łatwiej o pomyłkę w kierunku ADSL/VDSL.
Jak przygotować się do takich pytań na egzamin INF.1 z torów telekomunikacyjnych?
Ćwicz czytanie schematów blokowych łączy abonenckich: rozpoznawaj, co jest po stronie operatora, a co po stronie abonenta, oraz jakie medium transmisyjne pokazano (miedź/światłowód). Uporządkuj cechy rodzin DSL (liczba par, symetria, typowe zastosowanie), a dystraktory typu ATM/SDH traktuj jako technologie transportowe.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "HDSL rozpoznaje się po tym, że do zestawienia łącza wykorzystuje dwie pary przewodów miedzianych (Para 1 i Para 2) oraz typowe zakończenia linii LTU (u operatora) i NTU (u abonenta)."

Źródła:

  • ITU-T Recommendation G.991.1: "High bit rate digital subscriber line (HDSL) transceivers", ITU-T (International Telecommunication Union) – strona rekomendacji: https://www.itu.int/rec/T-REC-G.991.1/en (dostęp: 2026-02-18)
  • Wikipedia (pl): "HDSL" – opis cech technologii i zastosowań: https://pl.wikipedia.org/wiki/HDSL (dostęp: 2026-02-18)
  • Wikipedia (en): "High-bit-rate digital subscriber line" – informacje o parach przewodów i przeznaczeniu: https://en.wikipedia.org/wiki/High-bit-rate_digital_subscriber_line (dostęp: 2026-02-18)

Materiały:

  • Zalecenie ITU-T dotyczące HDSL (G.991.1) – opis architektury i parametrów
  • Materiały dydaktyczne z teletransmisji/technik dostępowych (rozdziały o xDSL)
  • Dokumentacje producentów modemów HDSL (opisy LTU/NTU, wymagania okablowania)
