W suficie podwieszanym o konstrukcji krzyżowej dwupoziomowej występują dwie warstwy profili CD 60: profile główne (górne) oraz profile nośne (dolne), ułożone prostopadle. Aby takie warstwy połączyć stabilnie, stosuje się łącznik krzyżowy do profili CD 60. Jego budowa (obejma i zaczepy) umożliwia szybkie zapięcie profilu dolnego i osadzenie na profilu górnym, tak aby powstało pewne połączenie w dwóch poziomach.

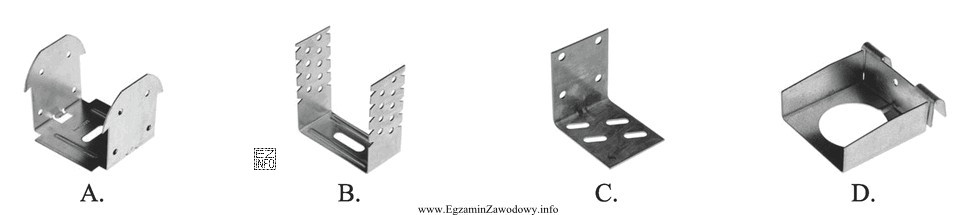

Dlaczego odpowiedź A jest poprawna?
Element A jest łącznikiem krzyżowym: ma charakterystyczny kształt obejmujący profil oraz zaczepy, które pracują jak zatrzaski. To dokładnie odpowiada potrzebie połączenia profili w układzie dwupoziomowym (góra–dół) przy skrzyżowaniu profili.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- B (wieszak bezpośredni ES) służy do mocowania profilu do podłoża (stropu/ściany) przy niewielkim obniżeniu, a nie do łączenia dwóch profili CD 60 ze sobą.
- C (kątownik/perforowany element kątowy) jest typowym elementem pomocniczym do połączeń kątowych lub mocowań, ale nie realizuje standardowego połączenia krzyżowego profili CD 60 w ruszcie sufitu.
- D (łącznik wzdłużny) stosuje się do przedłużania profili w jednej linii (łączenie "koniec w koniec"), a nie do połączenia prostopadłego w krzyżu i dodatkowo nie rozwiązuje układu dwupoziomowego.
Wskazówka egzaminacyjna: gdy w treści pojawia się "konstrukcja krzyżowa dwupoziomowa", szukaj elementu, który łączy profile w dwóch poziomach (górny i dolny). Łącznik wzdłużny wydłuża profil, a wieszak służy do podwieszenia – to inne funkcje.
