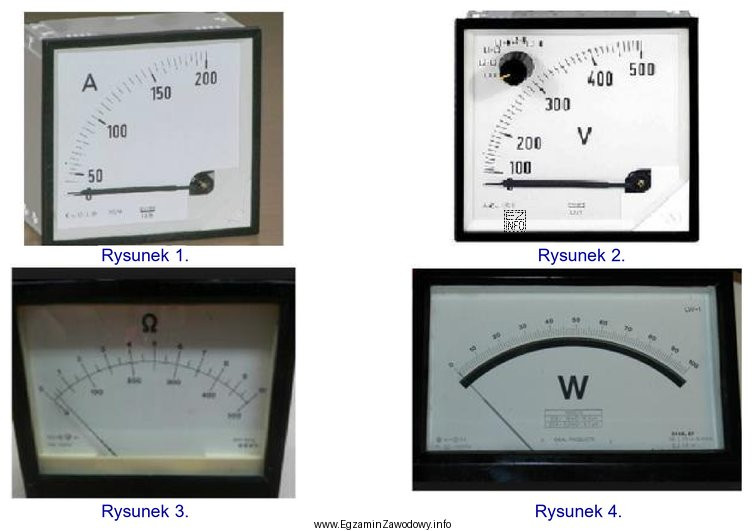

Pomiar napięcia prądnicy (np. w siłowni wiatrowej) wykonuje się przyrządem, którego podstawową funkcją jest pomiar różnicy potencjałów między dwoma punktami obwodu. W praktyce jest to woltomierz albo multimetr ustawiony na pomiar V. Wybór poprawnej ilustracji sprowadza się więc do rozpoznania przyrządu (lub ustawienia) przeznaczonego do odczytu napięcia.
Kluczowe zasady, które warto pamiętać na egzaminie i w pracy:
- Tryb AC/DC: napięcie mierzy się w trybie AC (zmienne) albo DC (stałe). W energetyce spotyka się oba przypadki (np. obwody pomocnicze DC, obwody mocy AC po przekształceniach).
- Podłączenie równoległe: woltomierz/multimetr do pomiaru napięcia podłącza się równolegle do elementu lub do zacisków źródła, aby zmierzyć spadek/napięcie na tych punktach.
- Dobór zakresu: przy multimetrze należy dobrać właściwy zakres, zaczynając od wyższego, aby nie przeciążyć wejścia pomiarowego i uzyskać czytelny wynik.
- Bezpieczeństwo: w obwodach energetycznych trzeba zwracać uwagę na kategorię pomiarową przyrządu i stan przewodów pomiarowych; błędne podłączenie może być niebezpieczne.
Dlaczego pozostałe typowe "konkurencyjne" przyrządy są błędne w tym zadaniu? Przyrządy nastawione na pomiar prądu (A) wymagają włączenia w obwód (szeregowo) lub użycia cęgów i nie podają bezpośrednio napięcia. Przyrządy/ustawienia do rezystancji (Ω) lub testu ciągłości działają z własnym źródłem pomiarowym i nie służą do pomiaru napięcia pracującej prądnicy. Z kolei urządzenia stricte do innych wielkości (np. częstotliwości, mocy) nie zastępują pomiaru napięcia, jeśli pytanie dotyczy wyłącznie napięcia.
Na tego typu pytania najlepiej odpowiadać metodą: jaka wielkość jest mierzona? → jaki przyrząd ją mierzy i jak jest oznaczony? Dla napięcia szukaj oznaczeń V oraz charakterystycznej skali/ustawień woltomierza lub multimetru.
