KWALIFIKACJA ELM2 - CZERWIEC 2014

Wyjaśnienie poprawnej odpowiedzi:

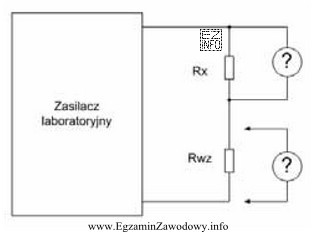

Metoda pośrednia pomiaru rezystancji polega na pomiarze napięcia na badanym rezystorze oraz prądu płynącego przez niego, a następnie wykorzystaniu prawa Ohma do obliczenia rezystancji. W tym celu używa się woltomierza do pomiaru napięcia (V) i amperomierza do pomiaru prądu (I), a rezystancję (R) oblicza się ze wzoru R = V/I. Na schemacie widać, że przyrządy pomiarowe są podłączone w odpowiednich miejscach, ale pytanie dotyczy tylko jednego z nich, a mianowicie tego, który służy do pomiaru napięcia, czyli woltomierza.
