KWALIFIKACJA MEC5 - CZERWIEC 2020

W tokarce uniwersalnej suport odpowiada za prowadzenie narzędzia i realizację ruchów roboczych w dwóch podstawowych kierunkach:

• wzdłużnym (równoległym do osi tokarki) – używanym typowo przy toczeniu wzdłużnym,
• poprzecznym (prostopadłym do osi tokarki) – wykorzystywanym m.in. do ustawiania głębokości skrawania oraz do planowania czoła.

Posuw poprzeczny realizują sanki poprzeczne (część suportu). Ruch ten jest wywoływany przez odpowiednie pokrętło/koło ręczne, które poprzez śrubę pociągową sanek przemieszcza narzędzie w kierunku do/od osi przedmiotu.

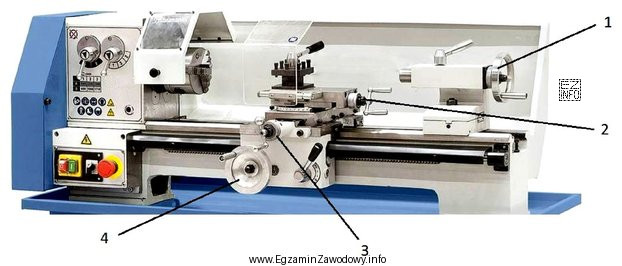

W tym zadaniu wymagane jest powiązanie funkcji z elementem wskazanym na ilustracji: na rysunku tokarki pokrętło do poprzecznego przesuwu suportu oznaczono numerem 3. Z tego powodu odpowiedź "3" jest właściwa.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

• 2 – oznacza inny element sterowania (nie odpowiada za ruch sanek poprzecznych), więc nie realizuje posuwu poprzecznego suportu.
• 1 – wskazuje element o innej funkcji (np. związany z innym ruchem lub zespołem tokarki), przez co nie służy do poprzecznego przesuwu.
• 4 – odnosi się do innego pokrętła/dźwigni; mimo że może znajdować się w pobliżu suportu, nie jest pokrętłem sanek poprzecznych.

Wskazówka egzaminacyjna: najpierw ustal, jaki kierunek ruchu opisuje pytanie (prostopadle czy równolegle do osi), a dopiero potem dopasuj do tego właściwe pokrętło na rysunku. To ogranicza typową pomyłkę między posuwem poprzecznym i wzdłużnym.
