KWALIFIKACJA ELE2 - CZERWIEC 2022



PYTANIE NR 32.

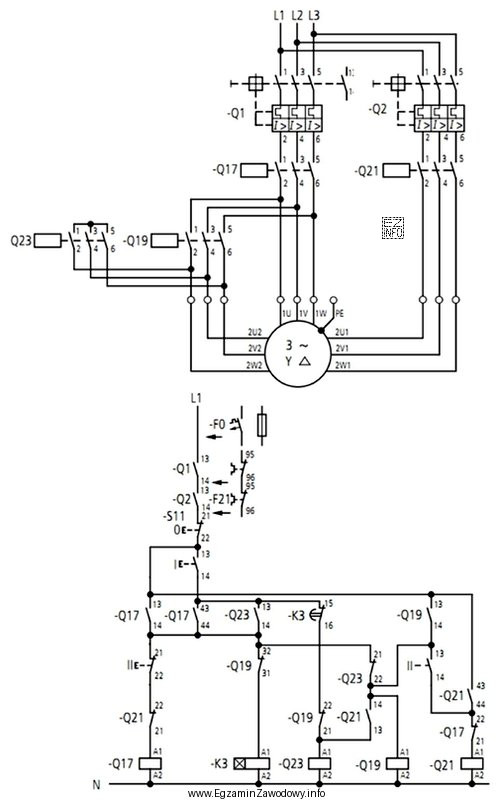

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q21 z następującą liczbą i rodzajem zestyków:
Do realizacji układu przedstawionego na schemacie należy zastosować
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego, stycznik Q21 musi posiadać trzy zestyków normalnie otwartych (3NO) do załączania trzech faz silnika, dwa dodatkowe zestyków normalnie otwartych (2NO) do funkcji sterowania oraz jeden zestyk normalnie zamknięty (1NC) do funkcji zabezpieczających lub sygnalizacyjnych. Dlatego poprawną odpowiedzią jest "3NO + 2NO + 1NC".
