W obróbce elementów optycznych szlifowanie luźnym ścierniwem polega na pracy z zawiesiną ziaren ściernych (np. w wodzie lub innym nośniku), która znajduje się pomiędzy detalem a narzędziem. Kluczowe jest więc, aby geometria powierzchni roboczej narzędzia odpowiadała geometrii obrabianej powierzchni, ponieważ to ona "prowadzi" kształt i wpływa na utrzymanie walcowości oraz równomierność zbierania materiału.
Dla powierzchni cylindrycznych narzędzie musi umożliwiać stabilny kontakt na odpowiedniej szerokości pasa obróbki oraz podawanie/utrzymywanie luźnego ścierniwa w strefie skrawania. W praktyce oznacza to wybór narzędzia o cylindrycznym (wklęsłym lub wypukłym – zależnie od tego, czy obrabiana jest powierzchnia zewnętrzna czy wewnętrzna) kształcie roboczym oraz rozwiązaniu konstrukcyjnym typowym dla pracy na zawiesinie.

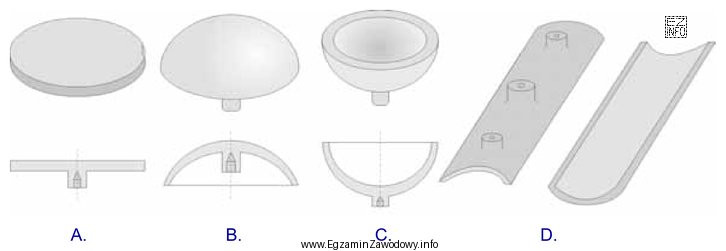

Dlatego poprawna jest odpowiedź "D": na rysunku to oznaczenie odpowiada narzędziu przeznaczonemu do szlifowania luźnym ścierniwem cylindrycznych powierzchni optycznych.
Pozostałe odpowiedzi są błędne, ponieważ odnoszą się do narzędzi niedopasowanych do tej kombinacji wymagań:
- narzędzia o geometrii typowej dla powierzchni płaskich nie zapewnią prawidłowego prowadzenia cylindra, co sprzyja powstawaniu błędów kształtu (lokalne "spłaszczenia", stożkowatość);
- narzędzia kojarzone z powierzchniami sferycznymi (inny promień krzywizny, inny charakter styku) nie utrzymają walcowości i będą generować niepożądane odchyłki;
- narzędzia typowo polerskie (inne materiały robocze, inna rola zawiesiny) nie są właściwym wyborem na etapie szlifowania luźnym ścierniwem.
Wskazówka egzaminacyjna: najpierw identyfikuj rodzaj powierzchni (cylindryczna), potem technikę obróbki (luźne ścierniwo), a dopiero na końcu dopasuj narzędzie na rysunku po cechach funkcjonalnych: kształt powierzchni roboczej i przystosowanie do pracy z zawiesiną.
