W torach wideo opartych o kabel koncentryczny 75 Ω spotyka się różne typy złączy. W pytaniu podano dwa kluczowe warunki: kabel jest zakończony wtykiem F, a urządzenie ma gniazda typu BNC.
Aby wykonać poprawne połączenie mechaniczne, adapter musi spełnić zasadę dopasowania "wtyk do gniazda" po obu stronach:
- po stronie kabla: ponieważ kabel ma wtyk F, przejściówka powinna mieć gniazdo F (żeńskie), czyli element z gwintem przyjmującym wtyk F,
- po stronie urządzenia: ponieważ urządzenie ma gniazdo BNC, przejściówka musi mieć wtyk BNC (męski), rozpoznawalny po bagnetowym mechanizmie blokowania.

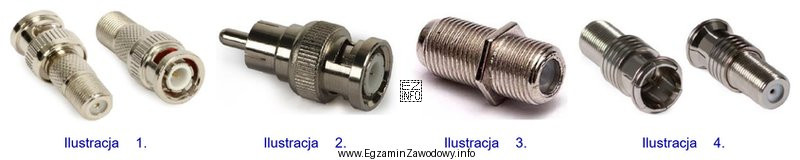

Odpowiedź "ilustracji 1" przedstawia właśnie konfigurację F (gniazdo) – BNC (wtyk), więc umożliwia bezpośrednie wpięcie kabla i podłączenie do wejścia BNC.
Pozostałe propozycje są niepoprawne, bo realizują inny typ konwersji:
- "ilustracji 2" pokazuje adapter z końcówką RCA/Cinch oraz BNC, co nie pasuje do wtyku F na kablu.
- "ilustracji 3" to złączka F–F (tzw. beczka), służąca do łączenia dwóch kabli zakończonych wtykami F, a nie do wejścia BNC w urządzeniu.
- "ilustracji 4" to adapter F na wtyk antenowy IEC/PAL (popularny w RTV), więc nadal nie daje strony BNC wymaganej przez urządzenie.
W praktyce takie rozróżnienie ogranicza błędy montażowe i skraca diagnostykę instalacji (CCTV/monitoring/RTV), a także pomaga utrzymać właściwą kompatybilność toru 75 Ω.
