Do wykonania rowków teowych stosuje się w pierwszej kolejności frez trzpieniowy, a następnie frez pokazany na zdjęciu oznaczonym literą

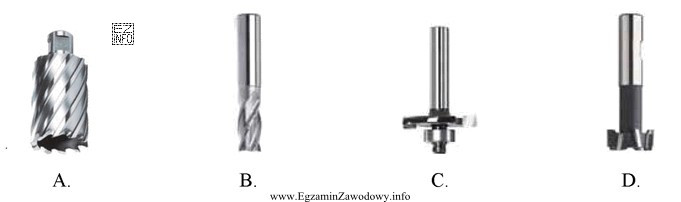

Ilustracja przedstawia cztery różne narzędzia frezarskie, które są używane w obróbce mechanicznej, szczególnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rowek teowy wykonuje się zwykle dwuetapowo: najpierw frezem trzpieniowym wykonuje się rowek prosty (prowadzący), a następnie narzędziem o geometrii podcinającej poszerza się dolną część, aby uzyskać przekrój w kształcie litery "T". Poprawna jest odpowiedź wskazująca frez do rowków teowych.

Pełne wyjaśnienie:

Rowek teowy (w przekroju przypominający literę "T") nie powstaje w jednym przejściu typowym frezem trzpieniowym. Z technologicznego punktu widzenia najpierw wykonuje się rowek prowadzący o odpowiedniej szerokości i głębokości – do tego stosuje się frez trzpieniowy, ponieważ łatwo nim ustalić położenie, uzyskać prostoliniowość i kontrolować wymiary części "wąskiej" rowka.

Dopiero w kolejnym kroku potrzebne jest podcięcie dolnej części rowka, aby powstały "półki" typowe dla rowka teowego, umożliwiające współpracę z elementami teowymi (np. śrubami i nakrętkami teowymi). Tę operację wykonuje się specjalnym frezem przeznaczonym do rowków teowych (o kształcie pozwalającym na poszerzenie dolnej części przy zachowaniu węższego "wlotu").

Odpowiedź "D" jest uznana za poprawną, ponieważ odpowiada narzędziu właściwemu do drugiego etapu – wykonania podcięcia i nadania przekroju "T". Pozostałe odpowiedzi są błędne, jeśli przedstawiają narzędzia nieprzystosowane do podcięcia (np. narzędzia do płaszczyzn, do rowków prostych lub o innej geometrii), ponieważ nie uzyskają charakterystycznych "półek" albo wymagałyby niedozwolonego podejścia narzędzia do materiału.

Wskazówka egzaminacyjna: zapamiętaj schemat: najpierw "prowadzenie" (rowek prosty), potem "kształt T" (podcięcie). Jeśli na ilustracji widzisz frez z częścią skrawającą szerszą w dolnej strefie (umożliwiającą podcięcie), to jest to typowy wybór do drugiej operacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rowek teowy to rowek o przekroju przypominającym literę "T". Stosuje się go głównie do mocowania elementów w oprzyrządowaniu (np. na stołach i płytach), gdzie współpracuje z śrubami lub nakrętkami teowymi, zapewniając pewne i regulowane zamocowanie.
Najpierw wykonuje się rowek prosty, aby ustalić położenie i prowadzenie narzędzia oraz uzyskać wąską część "wlotu". Dopiero potem wykonuje się podcięcie specjalnym frezem, bo dopiero ono tworzy "półki" potrzebne do kształtu "T".
Do drugiego etapu typowo stosuje się frez do rowków teowych (narzędzie umożliwiające podcięcie i poszerzenie dolnej części rowka). To narzędzie ma geometrię pozwalającą uzyskać kształt "T" bez poszerzania górnej szczeliny.
Frez trzpieniowy ma z reguły walcową część skrawającą o stałej średnicy. Frez do rowków teowych ma część skrawającą, która umożliwia podcięcie (często "szerszą" w strefie roboczej), aby utworzyć charakterystyczne "półki" rowka typu "T".
Częste błędy to: pominięcie etapu wykonania rowka prowadzącego, dobór narzędzia bez możliwości podcięcia, zbyt duży posuw powodujący pogorszenie chropowatości oraz niewłaściwe ustawienie głębokości, które skutkuje niepasowaniem śruby/nakrętki teowej.
W praktyce szkolnej i warsztatowej najczęściej wykonuje się go dwuetapowo, bo jest to bezpieczniejsze i łatwiejsze do kontroli wymiarów. Wykonanie "od razu" jest zwykle trudniejsze technologicznie i może zwiększać ryzyko błędów ustawienia oraz pogorszenia jakości.
Dobór wynika z docelowych wymiarów rowka i elementu współpracującego (śruby/nakrętki teowej). Kluczowe jest, aby frez zapewnił właściwą szerokość podcięcia i odpowiednią geometrię "półek". W praktyce korzysta się z rysunku wykonawczego i doboru z katalogu narzędzi.
Chłodziwo stosuje się, gdy jest potrzebne do ograniczenia nagrzewania, poprawy trwałości ostrzy i odprowadzania wiórów z wąskiego rowka. W rowkach teowych odprowadzanie wiórów bywa utrudnione, więc chłodziwo (lub przedmuch) często poprawia stabilność procesu.
Rowek ma wąski "wlot" i szerszą dolną część po podcięciu, co sprzyja klinowaniu się wiórów. Zalegające wióry mogą pogarszać jakość powierzchni i zwiększać ryzyko uszkodzenia narzędzia, dlatego ważne są przerwy na oczyszczenie i odpowiednie parametry skrawania.
Najlepiej ćwiczyć rozpoznawanie narzędzi na zdjęciach i łączyć je z operacją technologiczną. Pomaga schemat: narzędzie → kształt powierzchni. Ucz się też typowych par: rowek prosty (frez trzpieniowy) oraz podcięcie "T" (frez do rowków teowych).
