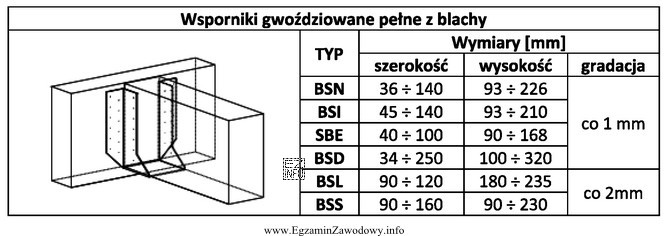

Dobór wspornika typu BS wykonuje się przez porównanie wymiarów przekroju belki z zakresem wymiarowym przypisanym do danego typu wspornika. W praktyce oznacza to dwa niezależne sprawdzenia:
- czy szerokość belki mieści się w zakresie (min–max) dla wspornika,
- czy wysokość belki mieści się w zakresie (min–max) dla wspornika.
Dla belki klejonej o wymiarach 150 × 250 mm wymagamy co najmniej: szerokość ≥ 150 mm oraz wysokość ≥ 250 mm (a także, by nie przekroczyć wartości maksymalnych wspornika).
BSD jest poprawny, ponieważ jego zakres obejmuje jednocześnie szerokość 150 mm (mieszczącą się w przedziale do 250 mm) oraz wysokość 250 mm (mieszczącą się w przedziale do 320 mm). Oznacza to, że wspornik tego typu może zostać dobrany do takiego przekroju belki.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- BSN – zakres szerokości kończy się na 140 mm, więc belka 150 mm jest za szeroka dla tego typu.
- BSL – maksymalna szerokość to 120 mm, więc również jest za wąski na belkę 150 mm (nawet jeśli wysokość bywa zbliżona).
- BSS – szerokość może obejmować 150 mm, ale maksymalna wysokość to 230 mm, więc belka 250 mm jest za wysoka dla tego typu.
Wskazówka egzaminacyjna: przy doborze łączników z tabeli zawsze stosuj regułę "2 wymiary = 2 sprawdzenia". Jeśli choć jeden wymiar przekracza maksimum lub nie osiąga minimum, dany typ odpada.
