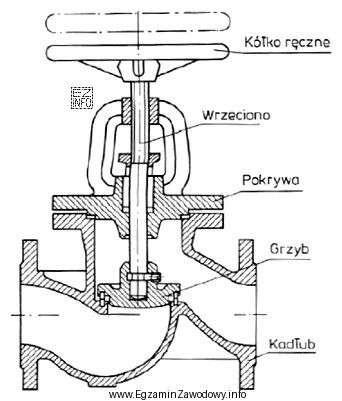

W pytaniu kluczowe jest rozpoznanie typu przyłączy zaworu na rysunku. Zawór z końcówkami kołnierzowymi ma po obu stronach wyraźne "talerze" (kołnierze) z rozmieszczonymi obwodowo otworami, przez które przechodzą śruby. Dzięki temu zawór można połączyć z rurociągiem przez skręcenie dwóch kołnierzy z zastosowaniem uszczelki, co jest typowe tam, gdzie ważny jest serwis i możliwość demontażu armatury.
Odpowiedź "kołnierzowe" pasuje do zaworu, gdy na rysunku widać właśnie takie kołnierze i miejsca na śruby. To cecha widoczna "gołym okiem" na rysunku technicznym lub zdjęciu.
Pozostałe propozycje są niezgodne z cechami konstrukcyjnymi:
- "gwintowane" byłoby właściwe, gdyby końce zaworu miały gwint zewnętrzny lub wewnętrzny (np. króćce z sześciokątem i gwintem). Wtedy łączenie odbywa się przez wkręcanie, a nie skręcanie kołnierzy śrubami.
- "spawane" dotyczy zaworów z końcówkami do wspawania (gładkie króćce, często przygotowane do spoiny), bez kołnierzy i bez otworów na śruby. Jest to połączenie trwałe, utrudniające szybki demontaż.
- "zgrzewane" odnosi się do technologii typowej dla określonych tworzyw sztucznych lub specjalnych systemów (np. zgrzewanie mufowe/doczołowe). W takich rozwiązaniach również nie występują kołnierze ze śrubami jako podstawowy sposób łączenia.
Wskazówka egzaminacyjna: jeśli w odpowiedziach są różne typy połączeń, najpierw szukaj elementu rozpoznawczego na rysunku: otwory pod śruby (kołnierze), gwint, albo gładkie króćce do spawania. To zwykle najszybciej prowadzi do poprawnej odpowiedzi.
