KWALIFIKACJA ELE5 - CZERWIEC 2015



PYTANIE NR 35.
Dobierz przekrój S przewodu o żyłach miedzianych i długości l = 11 m do wykonania obwodu stałoprądowego o napięciu UN = 50 V tak, aby nie został przekroczony spadek napięcia DU% = 4 % przy maksymalnym obciążeniu. Obwód jest zabezpieczony wyłącznikiem nadprądowym B10.
Dobierz przekrój S przewodu o żyłach miedzianych i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

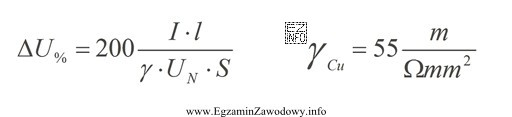

Aby dobrać odpowiedni przekrój przewodu, należy obliczyć spadek napięcia w obwodzie. Korzystając z podanego wzoru i podstawiając odpowiednie wartości, obliczyliśmy, że minimalny przekrój przewodu wynosi 2 mm2. Jednakże, zgodnie z normami, należy wybrać najbliższy większy standardowy przekrój, który wynosi 2,5 mm2. Dlatego poprawną odpowiedzią jest S = 2,5 mm2.
