KWALIFIKACJA ELM5 - STYCZEŃ 2025



PYTANIE NR 15.

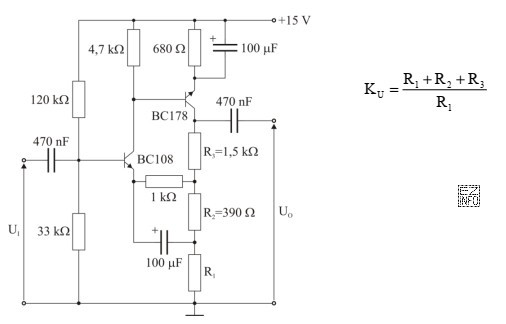

Dobierz z szeregu E12 wartość rezystancji R1 tak, aby wzmocnienie napięciowe wzmacniacza wynosiło około KU = 40 V/V.
Dobierz z szeregu E12 wartość rezystancji R1 tak, aby wzmocnienie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby znaleźć wartość R1, musimy skorzystać z podanego wzoru na wzmocnienie napięciowe KU: KU = (R1 + R2 + R3) / R1. Chcemy, aby KU = 40 V/V. Podstawiamy dane: R2 = 1,5 kΩ, R3 = 390 Ω. Przekształcamy wzór i obliczamy:
40 = (R1 + 1500 + 390) / R1
40R1 = R1 + 1890
39R1 = 1890
R1 = 1890 / 39
R1 ≈ 48.46 Ω
Najbliższą wartością z szeregu E12 jest R1=47 Ω. Choć dokładna wartość obliczona to około 48.46 Ω, z dostępnych opcji najbliżej jest R1=47 Ω.
