KWALIFIKACJA ELE5 - WRZESIEŃ 2014


PYTANIE NR 26.

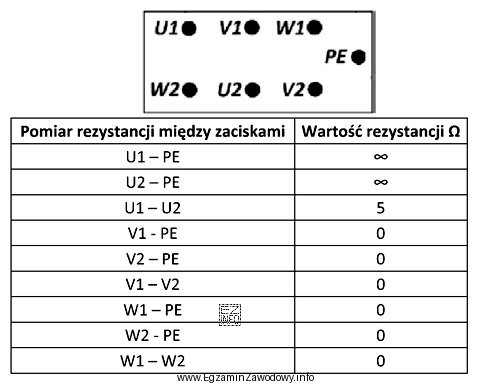

Dokonano pomiaru wartości rezystancji pomiędzy zaciskami uzwojeń silnika trójfazowego, którego tabliczkę zaciskową przedstawiono na rysunku. Na podstawie zamieszczonych w tabeli wyników pomiarów określ, które uzwojenia silnika są uszkodzone.
Dokonano pomiaru wartości rezystancji pomiędzy zaciskami uzwojeń silnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystancja nieskończona ( ∞ Ω) między zaciskiem U1 a PE wskazuje na przerwę w uzwojeniu fazy U. Pozostałe pomiary rezystancji między zaciskami fazowymi i PE dla faz V i W są równe 0 Ω, co oznacza, że te uzwojenia są sprawne. Zatem uszkodzone jest tylko uzwojenie w fazie U.
