KWALIFIKACJA ELE2 - STYCZEŃ 2025



PYTANIE NR 35.

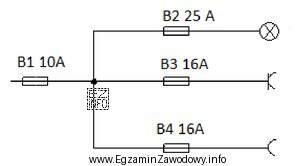

Dokonując oględzin powykonawczych zabezpieczeń w instalacji elektrycznej przedstawionej na schemacie można stwierdzić, że zamieniono miejscami bezpieczniki
Dokonując oględzin powykonawczych zabezpieczeń w instalacji elektrycznej przedstawionej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie instalacji elektrycznej widać, że bezpiecznik B1 ma wartość 10A, a B2 wartość 25A. Zazwyczaj większe zabezpieczenie powinno znajdować się na początku linii dla ochrony całości obwodu przed przeciążeniami. W tym przypadku B2 o wyższym amperażu 25A powinien być przed B1, a nie odwrotnie. Zamiana miejscami B1 i B2 jest logiczna, bo B1 zabezpiecza przed przeciążeniem części obwodu o mniejszym zapotrzebowaniu lub mniejszym przewodniku.
