KWALIFIKACJA MOT2 - CZERWIEC 2015

PYTANIE NR 26.
Dokonując pomiaru napięcia zasilania masowego przepływomierza powietrza z potencjometrem, woltomierz należy podłączyć do masy i wtyku oznaczonego cyfrą

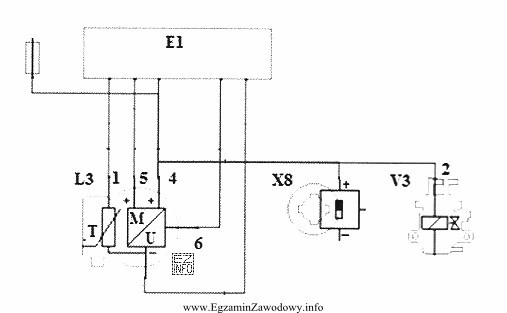

Ilustracja przedstawia schemat elektryczny związany z pomiarem napięcia w układzie przepływomierza powietrza z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar napięcia zasilania czujnika wykonuje się względem masy, dlatego czarny przewód woltomierza podłącza się do masy, a czerwony do pinu zasilającego wskazanego w numeracji złącza. W tym zadaniu pin zasilania jest oznaczony cyfrą 5, więc tylko taki odczyt sprawdza zasilanie czujnika, a nie jego sygnał.

Pełne wyjaśnienie:

Przy sprawdzaniu, czy przepływomierz ma prawidłowe zasilanie, mierzy się napięcie zasilania podane na czujnik. Woltomierz zawsze podłącza się równolegle do badanego elementu: jeden przewód do punktu odniesienia (masa), drugi do punktu, w którym ma być obecne napięcie zasilania.

Dlatego poprawne podłączenie to: masa + pin zasilający. W tym zadaniu, zgodnie z numeracją pinów używaną dla wskazanego typu masowego przepływomierza z potencjometrem, pin zasilania jest oznaczony cyfrą 5. Podłączenie woltomierza do masy i pinu 5 pozwala jednoznacznie ocenić, czy do czujnika dochodzi zasilanie.

Dlaczego pozostałe propozycje są błędne? Każdy z pinów oznaczonych inną cyfrą może odnosić się do innej funkcji (np. sygnału wyjściowego, odniesienia, innej masy lub niewykorzystywanego styku w danej wersji), więc pomiar między masą a takim pinem nie jest pomiarem napięcia zasilania i może dać wynik mylący (0 V, napięcie zmienne wraz z pracą silnika albo napięcie odniesienia).

Wskazówka egzaminacyjna: gdy w treści jest "pomiar napięcia zasilania", szukaj pinu opisanego jako zasilanie (+) i mierz go względem masy. Gdy jest "pomiar sygnału", wtedy interesuje Cię pin sygnałowy, ale nadal mierzony względem właściwej masy czujnika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Woltomierz podłączasz równolegle: czarny przewód do masy (punkt odniesienia), czerwony do pinu zasilania czujnika. Taki pomiar mówi, czy zasilanie faktycznie dociera do MAF, a nie jaki sygnał on generuje.
Napięcie jest różnicą potencjałów, więc musi mieć punkt odniesienia. W instalacji samochodu typowym odniesieniem jest masa. Pomiar względem masy pozwala sprawdzić zarówno obecność zasilania, jak i ewentualne problemy z masą (np. spadki napięcia).
Oznacza, że element pomiarowy daje sygnał o charakterze analogowym związany z położeniem/zmianą oporu (jak potencjometr). W praktyce spotyka się różne konstrukcje MAF, dlatego na egzaminie ważne jest trzymanie się schematu i numeracji pinów dla danego typu czujnika.
Najpewniej na podstawie schematu elektrycznego lub opisu pinów w dokumentacji. Pin zasilania jest zwykle powiązany z doprowadzeniem napięcia z instalacji pojazdu, a pin sygnałowy idzie do sterownika. Sam numer pinu bez schematu bywa mylący między wersjami czujników.
W praktyce warsztatowej często stosuje się pomiar "back-probing", czyli od tyłu złącza, aby czujnik pozostał podłączony (pomiar pod obciążeniem). Trzeba jednak używać odpowiednich sond i nie uszkodzić styków. Na egzaminie kluczowa jest zasada: masa + pin zasilania.
Najczęstsze to: zły punkt masy (np. skorodowany), pomiar na niewłaściwym pinie (pomylenie z sygnałem), brak kontaktu sondy z metalem styku oraz pomiar "na luzie" bez obciążenia, który nie ujawnia spadków napięcia na przewodach i połączeniach.
Obecność zasilania mówi tylko, że czujnik ma warunki do pracy. MAF może być uszkodzony wewnętrznie, mieć zafałszowany sygnał lub działać niestabilnie. Po sprawdzeniu zasilania i masy diagnozuje się zwykle sygnał czujnika oraz stan wiązki i złączy.
Gdy podejrzewasz problem z połączeniami (korozja, luźna masa), sam pomiar napięcia zasilania może wyglądać poprawnie. Pomiar spadku napięcia na przewodzie masowym pod obciążeniem pokaże, czy masa jest "twarda", czy pojawia się niepożądany opór.
Typowo: spadek mocy, nierówna praca, przejście w tryb awaryjny i zapis błędów układu sterowania silnikiem. Objawy mogą przypominać uszkodzenie czujnika, dlatego w diagnostyce zaczyna się od podstaw: zasilanie i masa, potem sygnał.
Ćwicz czytanie schematów: identyfikuj zasilanie, masę i sygnał. Trenuj też logikę pomiarów: napięcie mierzysz względem masy, ciągłość/rezystancję mierzysz przy odłączonym zasilaniu. Powtarzaj typowe czujniki: MAF, MAP, TPS, czujniki temperatury.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Pomiar napięcia zasilania czujnika wykonuje się względem masy, dlatego czarny przewód woltomierza podłącza się do masy, a czerwony do pinu zasilającego wskazanego w numeracji złącza."

Źródła:

  • Dokumentacja serwisowa/rysunek pinów przepływomierza użyty w zadaniu (źródło obrazka w bazie pytań) – szczegółowa pinologia zależy od konkretnego typu czujnika i złącza

Materiały:

  • Podręcznik diagnostyki elektrycznej pojazdów (pomiary napięć, spadki napięć, masa)
  • Materiały producentów układów wtryskowych/czujników (sekcje o czujniku MAF i zasilaniu)
  • Schematy elektryczne pojazdów i ćwiczenia z odczytu pinów złączy
