Tolerancja 5 mm/m jest podana "na metr", czyli nie jest stałą wartością dla każdego elementu, tylko zależy od jego wysokości. Żeby sprawdzić zgodność wykonania z tolerancją, trzeba przeliczyć dopuszczalne odchylenie na rzeczywistą wysokość zabudowy z rysunku.

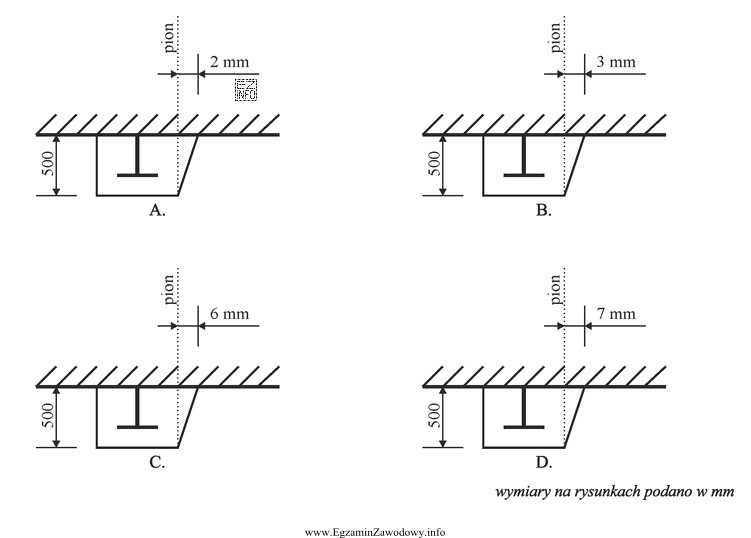

Na rysunkach wysokość wynosi 500 mm, czyli 0,5 m. Maksymalne dopuszczalne odchylenie obliczamy ze wzoru:
maks. odchylenie = 5 mm/m × wysokość [m]
Podstawienie danych daje:
5 mm/m × 0,5 m = 2,5 mm
Oznacza to, że zmierzone odchylenie krawędzi zabudowy od wyznaczonej linii "pion" może wynieść najwyżej 2,5 mm. Następnie porównujemy wartości z rysunków z limitem:
- 2 mm – mieści się w granicy (≤ 2,5 mm), więc jest poprawne.
- 3 mm – przekracza 2,5 mm, więc nie spełnia tolerancji.
- 6 mm – znacznie przekracza limit, więc jest niezgodne.
- 7 mm – również przekracza limit, więc jest niezgodne.
Najczęstsze pułapki egzaminacyjne to traktowanie "5 mm/m" jako dopuszczalnego odchylenia niezależnie od wysokości oraz zaokrąglanie 2,5 mm do 3 mm. W tolerancjach wykonania granica jest jednoznaczna: akceptowane są tylko wartości mniejsze lub równe obliczonemu limitowi. W praktyce kontrolę pionowości wykonuje się np. laserem lub poziomnicą, a wynik ocenia przez porównanie z wyliczoną tolerancją dla danej wysokości.
