W układach smarowania maszyn okrętowych filtr oleju smarnego ma kluczowe zadanie: usuwać zanieczyszczenia stałe, które przyspieszają zużycie łożysk, panewek i współpracujących powierzchni. W praktyce spotyka się różne rozwiązania konstrukcyjne filtrów, a jedno z częstych rozróżnień dotyczy liczby sekcji filtracyjnych.
Filtr dwusekcyjny (dwutorowy/dwukomorowy w sensie funkcjonalnym) to taki, w którym znajdują się dwie sekcje filtracji. Typowo oznacza to dwa wkłady lub dwa zestawy elementów filtracyjnych pracujące równolegle lub z możliwością przełączania. Z punktu widzenia eksploatacji istotne jest to, że dzięki dwóm sekcjom można (w zależności od konstrukcji i armatury) utrzymać filtrację podczas obsługi jednej części, ograniczyć przestoje oraz lepiej kontrolować spadek ciśnienia na filtrze.
Rozpoznając filtr dwusekcyjny na rysunku, zwraca się uwagę na cechy takie jak:
- obecność dwóch powtarzalnych zespołów filtracyjnych (np. dwa wkłady w jednym zespole),
- dwa tory przepływu pokazane symetrycznie lub równolegle,
- elementy wskazujące na podział na sekcje (np. dwa korpusy/komory lub wyraźnie wydzielone przestrzenie filtracyjne).

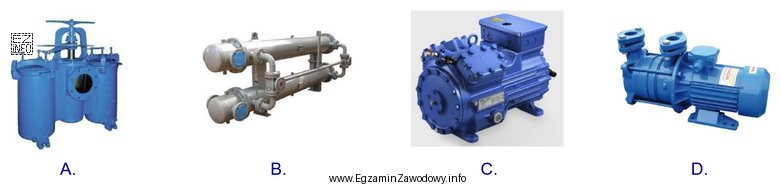

Wariant oznaczony w zestawie jako "A" odpowiada właśnie takiej konstrukcji, dlatego jest wyborem poprawnym.
Pozostałe warianty są niepoprawne, ponieważ przedstawiają inne rozwiązania (np. filtr jednosekcyjny, inny element instalacji lub filtr o innej organizacji przepływu), czyli nie spełniają kryterium dwóch sekcji filtracyjnych widocznych na rysunku. Typowym błędem na egzaminie jest utożsamianie "dwusekcyjności" z samą liczbą króćców przyłączeniowych lub z wielkością korpusu, zamiast z realnym podziałem na dwa tory/sekcje filtracji.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi znajdź na rysunku elementy powtarzające się "w parach" (wkłady/komory) i upewnij się, że dotyczą one filtracji, a nie np. obejścia (bypass), odpowietrzenia czy spustu.
