KWALIFIKACJA BUD9 - STYCZEŃ 2020



PYTANIE NR 33.

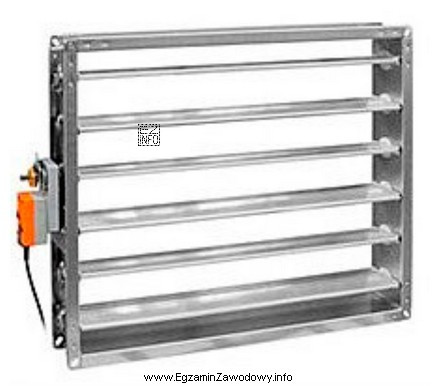

Element instalacji wentylacyjnej przedstawiony na rysunku to
Ilustracja przedstawia element instalacji wentylacyjnej, który jest przepustnicą ustawianą automatycznie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przepustnica ustawiana automatycznie to element regulacyjny montowany w kanale wentylacyjnym, którego położenie (otwarcie) zmienia napęd/siłownik sterowany sygnałem z automatyki. Nie jest to wentylator (brak wirnika) ani element ppoż., którego celem jest odcięcie kanału w razie pożaru.

Pełne wyjaśnienie:

W instalacjach wentylacyjnych do regulacji ilości powietrza w poszczególnych odgałęzieniach stosuje się przepustnice. Odpowiedź "przepustnica ustawiana automatycznie" jest właściwa, gdy na rysunku widać cechy wskazujące na zastosowanie napędu/siłownika (np. obudowę napędu na osi, element sterujący, brak typowej dźwigni do ręcznej nastawy) i gdy element służy do płynnej regulacji przepływu.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "zawór przeciwpożarowy" (często w praktyce mówi się też o klapie/urządzeniu odcinającym ppoż.) to element zabezpieczenia, którego zadaniem jest odcięcie kanału w warunkach pożaru. Ma inną funkcję niż przepustnica regulacyjna i zwykle jest kojarzony z rozwiązaniami o określonej klasie odporności ogniowej oraz mechanizmie zadziałania w pożarze.
  • "przepustnica ustawiana ręcznie" również reguluje przepływ, ale jej nastawa odbywa się ręcznie (np. dźwignią, śrubą nastawczą, prostą blokadą położenia). Jeśli na rysunku przedstawiono napęd, to wariant ręczny nie jest najlepszym dopasowaniem.
  • "wentylator osiowy" jest urządzeniem wytwarzającym przepływ dzięki wirnikowi. Na rysunku wentylatora zwykle rozpoznaje się obudowę i łopatki wirnika; sam wentylator nie jest "klapą" w kanale służącą do dławienia przepływu.

Wskazówka egzaminacyjna: przy pytaniach "co jest na rysunku" najpierw ustal funkcję elementu (regulacja przepływu vs wytwarzanie przepływu vs odcięcie awaryjne), a dopiero potem dobieraj nazwę. W przypadku przepustnic kluczowe jest rozróżnienie ręczna (prosta dźwignia/blokada) vs automatyczna (napęd/siłownik i możliwość sterowania).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przepustnica w instalacji wentylacyjnej?
Przepustnica to element montowany w kanale wentylacyjnym, który zmienia przekrój przepływu, aby regulować ilość powietrza. Służy do równoważenia instalacji, ustawiania wydatków na nawiewie/wywiewie i utrzymania wymaganych parametrów pracy.
Jak rozpoznać przepustnicę ustawianą automatycznie na rysunku?
Najczęściej wskazuje na nią obecność napędu/siłownika na osi przepustnicy (dodatkowa "kostka" lub obudowa przy korpusie) oraz brak typowej dźwigni do ręcznej nastawy. Automatyka zmienia położenie łopatek zgodnie z sygnałem sterującym.
Jaka jest różnica między przepustnicą ręczną a automatyczną?
Ręczna jest ustawiana przez monterów podczas regulacji (dźwignia, śruba, blokada) i zwykle pozostaje w stałym położeniu. Automatyczna ma napęd/siłownik i może zmieniać położenie w czasie pracy, np. na podstawie czujników, harmonogramu lub systemu BMS.
Dlaczego przepustnica to nie jest wentylator osiowy?
Wentylator osiowy wytwarza przepływ dzięki wirnikowi z łopatkami i silnikowi. Przepustnica nie wytwarza przepływu – jedynie go dławii lub otwiera, działając jak element regulacyjny w kanale. Na rysunkach wentylator ma charakterystyczny wirnik, a przepustnica – oś/łopatki w przekroju kanału.
Co odróżnia element przeciwpożarowy od przepustnicy regulacyjnej?
Element przeciwpożarowy ma funkcję odcięcia kanału w czasie pożaru i jest dobierany pod wymagania ochrony ppoż. (zadziałanie w określonych warunkach). Przepustnica regulacyjna służy do bilansowania przepływów w normalnej eksploatacji i nie zastępuje zabezpieczenia ppoż.
Kiedy stosuje się automatyczne przepustnice w wentylacji?
Stosuje się je tam, gdzie potrzebna jest zmienna regulacja, np. utrzymanie stałego ciśnienia w kanałach, sterowanie strefowe, wentylacja zależna od stężenia CO2 lub obecności osób. Ułatwiają pracę instalacji i pozwalają na oszczędność energii przy zmiennym obciążeniu.
Jakie sygnały mogą sterować przepustnicą automatyczną?
Typowo są to sygnały z automatyki: z czujników (temperatura, CO2, wilgotność, ciśnienie), z regulatora wydatku, z harmonogramu pracy lub z systemu BMS. Monter powinien rozumieć, że napęd zmienia położenie przepustnicy na podstawie poleceń sterownika, a nie ręcznie.
Gdzie w instalacji montuje się przepustnice regulacyjne?
Najczęściej w kanałach na odgałęzieniach do pomieszczeń, przed anemostatami/kratkami lub na odcinkach umożliwiających dostęp serwisowy. Montaż powinien zapewniać możliwość regulacji i późniejszego przeglądu, a element nie może utrudniać czyszczenia i konserwacji kanałów.
Czy przepustnica automatyczna wymaga zasilania elektrycznego?
Zwykle tak, ponieważ napęd/siłownik potrzebuje zasilania oraz sygnału sterującego. W praktyce ważne jest poprawne podłączenie przewodów, dobór sposobu sterowania oraz sprawdzenie kierunku działania (otwieranie/zamykanie). W instalacjach spotyka się też napędy ze sprężyną powrotną.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu elementów na rysunkach wentylacji?
Częste błędy to mylenie przepustnic z klapami przeciwpożarowymi (bo oba elementy "siedzą" w kanale), pomijanie detalu napędu wskazującego na automatykę oraz utożsamianie każdego urządzenia w kanale z wentylatorem. Warto szukać cech funkcjonalnych: wirnik vs łopatki przepustnicy vs mechanizm odcięcia.
