Wyłącznik różnicowoprądowy to aparat zabezpieczający, którego podstawowym zadaniem jest ochrona przeciwporażeniowa (a w praktyce także ograniczanie skutków uszkodzeń izolacji). Działa na zasadzie porównania prądu w przewodzie fazowym i neutralnym: w normalnych warunkach suma prądów jest równa, a gdy pojawi się prąd upływu (np. przez uszkodzoną izolację do obudowy i dalej do ziemi), powstaje różnica i aparat odłącza zasilanie.

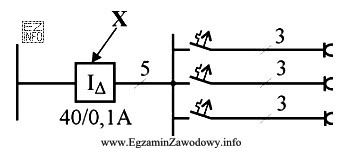

Odpowiedź "wyłącznik różnicowoprądowy" pasuje więc do elementu, który na schematach/rysunkach instalacyjnych jest przedstawiany jako aparat ochronny reagujący na różnicę prądów, a nie na samo przeciążenie czy zwarcie.
Dlaczego pozostałe odpowiedzi nie są właściwe w tym typie identyfikacji?
- "Bezpiecznik topikowy" to zabezpieczenie nadprądowe jednorazowego działania: topik się przepala przy przekroczeniu prądu. Nie wykrywa prądów upływu jako zasady działania i zwykle wygląda inaczej (wkładka/gniazdo bezpiecznikowe).
- "Wyłącznik instalacyjny" (nadprądowy) chroni obwód przed przeciążeniem i zwarciem, zadziała przy zbyt dużym prądzie, ale nie jest przeznaczony do wykrywania prądu rażeniowego/upływu.
- "Przekaźnik termiczny" jest typowo elementem ochrony przeciążeniowej (np. silników): reaguje na nagrzewanie wynikające z długotrwałego przeciążenia. Nie pełni funkcji ochrony różnicowoprądowej i w instalacjach budynkowych występuje w innym kontekście.
W praktyce egzaminacyjnej warto zapamiętać: RCD = upływ/ochrona przeciwporażeniowa, a zabezpieczenia nadprądowe (bezpiecznik, wyłącznik instalacyjny) = przeciążenie/zwarcie.
