Opis w pytaniu wskazuje na układ, który w klasycznej architekturze PC pośredniczył w szybkiej komunikacji pomiędzy procesorem a pamięcią operacyjną RAM oraz zapewniał obsługę szybkiej magistrali dla karty graficznej. Tę rolę pełnił element chipsetu nazywany mostkiem północnym.

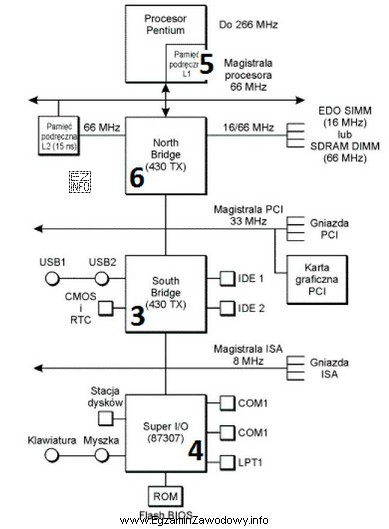

Dlatego poprawna jest odpowiedź "6", ponieważ na dołączonym rysunku numer ten oznacza właśnie układ chipsetu odpowiadający za te kluczowe, wysokowydajne połączenia.
Pozostałe numery są niepoprawne, ponieważ odnoszą się do innych elementów płyty głównej (np. złącz/gniazd, kontrolerów peryferiów lub fragmentów sekcji zasilania), które nie realizują jednocześnie: komunikacji CPU–RAM oraz obsługi magistrali przeznaczonej dla grafiki. Takie elementy mogą być powiązane z pamięcią tylko pośrednio (np. jako sloty), albo odpowiadać za urządzenia wolniejsze (porty, dyski, USB), a nie za główną ścieżkę wymiany danych procesora.
Warto też pamiętać o aktualnym kontekście technicznym: w wielu nowoczesnych platformach kontroler pamięci i część połączeń wysokiej przepustowości są zintegrowane w procesorze, a rola chipsetu jest inna niż w starszym modelu "mostek północny/południowy". Egzaminowe pytania z rysunkiem często jednak sprawdzają rozumienie tej tradycyjnej funkcji i umiejętność identyfikacji układu na schemacie.
- Wskazówka do nauki: jeśli w opisie pojawia się jednocześnie RAM i szybka komunikacja z grafiką, myśl o "części chipsetu od szybkich połączeń", czyli o mostku północnym w klasycznym ujęciu.
