KWALIFIKACJA ELE5 - STYCZEŃ 2023



PYTANIE NR 37.

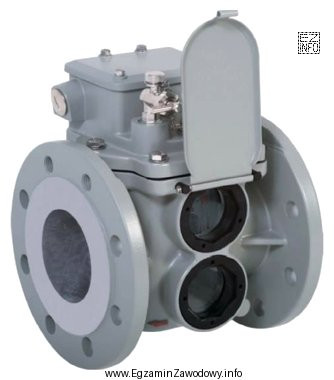

Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami
Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element przedstawiony na ilustracji to Buchholz relay, który jest stosowany w transformatorach olejowych do wykrywania wewnętrznych uszkodzeń, takich jak zwarcia międzyzwojowe, obniżenie poziomu oleju w kadzi oraz rozkład termiczny izolacji stałej. Buchholz relay nie chroni jednak przed przerwami w uziemieniu, ponieważ jego funkcja polega na wykrywaniu gazów powstających w wyniku wewnętrznych uszkodzeń transformatora.
