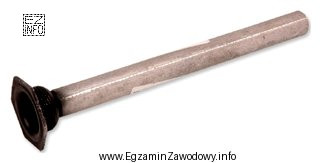

Anoda magnezowa jest stosowana głównie w stalowych (często emaliowanych) zasobnikach i podgrzewaczach c.w.u. Jej zadaniem jest ograniczenie korozji elektrochemicznej zbiornika: magnez ma tendencję do "oddawania" elektronów i ulega zużyciu jako tzw. anoda ofiarna. Dzięki temu elementy zbiornika są w większym stopniu chronione.
Dlatego rozpoznanie anody na rysunku jest typowym zadaniem z zakresu eksploatacji i serwisu: anoda jest elementem wymagającym kontroli i okresowej wymiany (zużywa się w czasie).
- "Czujnik temperatury" jest elementem pomiarowym. Zwykle ma formę sondy/termometru lub czujnika w tulei pomiarowej, a jego funkcją jest przekazanie informacji do regulatora lub sterownika. Nie pełni roli ochrony antykorozyjnej.
- "Odpowietrznik automatyczny" odpowiada za usuwanie powietrza z instalacji (np. obiegów grzewczych). Jest związany z problemami zapowietrzania, hałasu, spadku wydajności pomp, ale nie jest elementem ochrony zbiornika przed korozją.
- "Separator powietrza" to urządzenie montowane w instalacjach, które ma wyłapywać i odprowadzać pęcherzyki gazu z medium. Stosuje się go w celu poprawy pracy instalacji i ograniczania zapowietrzania, a nie jako element zabezpieczenia antykorozyjnego zasobnika.
W praktyce egzaminacyjnej warto kojarzyć: element "ochronny" w zasobniku c.w.u. to najczęściej anoda magnezowa, natomiast elementy odpowietrzające występują typowo na rurociągach instalacji, a czujniki – w miejscach pomiaru temperatury (tuleje, kieszenie, króćce pomiarowe).
