W sieci wentylacyjnej kopalni elementy mogą wyglądać podobnie na rysunkach, dlatego warto rozpoznawać je przez funkcję i typowe cechy przedstawienia.

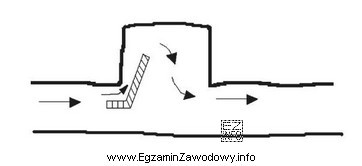

"nawiewka" jest elementem związanym z doprowadzaniem (nawiewem) powietrza i jego ukierunkowaniem w wyrobisku. W praktyce stosuje się ją tam, gdzie trzeba podać świeże powietrze w określone miejsce lub poprawić warunki przewietrzania lokalnie. Na schematach może być pokazana jako zakończenie/element wylotowy układu nawiewnego, którego zadaniem jest skierowanie strumienia.
Dlaczego pozostałe odpowiedzi nie pasują:
- "odpylacz" dotyczy instalacji ograniczania zapylenia (separacja/filtracja pyłu). Jest to urządzenie technologiczne o innym celu niż kształtowanie rozpływu powietrza w sieci wentylacyjnej. Nawet jeśli pracuje z powietrzem, jego funkcja podstawowa nie jest "nawiewem".
- "tama" (tama wentylacyjna) jest przegrodą stosowaną do rozdziału, odcięcia lub ukierunkowania prądu powietrza w wyrobiskach. Z definicji nie jest elementem służącym do doprowadzania powietrza jak nawiewka, tylko do organizacji przepływu przez przegrodzenie.
- "lutniociąg" to przewód wentylacji odrębnej (ciąg lutni). Jest dłuższym odcinkiem instalacji (rurociąg/ciąg lutni), a nie typowym elementem wylotowym/ukierunkowującym strumień. Częstą pułapką jest utożsamianie każdego elementu "rurkowego" z lutniociągiem.
Wskazówka egzaminacyjna: gdy pytanie opiera się na rysunku, spróbuj od razu odpowiedzieć sobie na dwa pytania: czy ten element ma coś odgradzać (tama), przewodzić na odległość (lutniociąg), oczyszczać (odpylacz), czy podawać/ukierunkowywać świeże powietrze (nawiewka). To ogranicza wybór do jednej opcji.
