W systemach pomiarowych używanych w blacharstwie samochodowym (np. do kontroli geometrii nadwozia) występują elementy nośne i elementy czujnikowe. Ruchoma bramka to część konstrukcji, która może być przesuwana względem bazy/ramy stanowiska. Jej zadaniem jest umożliwienie ustawienia osprzętu w różnych pozycjach, aby wykonać pomiar w odpowiednich punktach odniesienia nadwozia.
Dlaczego poprawna jest "ruchoma bramka"?

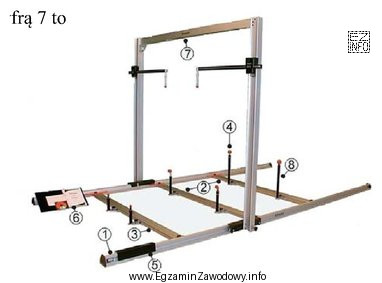

Jeżeli na rysunku wskazano element o charakterze poprzecznej "ramy" przesuwanej po prowadnicach, to nazwa "ruchoma bramka" najlepiej opisuje jego funkcję: jest to część, która zmienia położenie wzdłuż stanowiska, zapewniając dostęp pomiarowy do różnych stref pojazdu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Most pomiarowy – określenie bywa używane dla elementu nośnego/łączenia konstrukcji, ale nie zawsze oznacza część przeznaczoną do przesuwu i pozycjonowania jak typowa bramka. W zadaniu chodzi o nazwę konkretnego elementu wskazanego na rysunku.
- Listwa wzdłużna – to zwykle prowadnica lub element biegnący wzdłuż stanowiska (często para elementów), po którym dopiero porusza się bramka. Jeżeli strzałka nie wskazuje długiego, wzdłużnego profilu, tylko poprzeczny element przesuwany, ta odpowiedź nie pasuje.
- Głowica pomiarowa – to element czujnikowy (końcówka/sonda/odbiornik), a nie cała struktura nośna. Głowica jest zazwyczaj mniejszym modułem mocowanym do bramki lub innego uchwytu.
Wskazówka egzaminacyjna: w pytaniach "element oznaczony na rysunku" najpierw oceń, czy strzałka wskazuje konstrukcję nośną (większy element: bramka/most/listwa), czy moduł pomiarowy (mniejszy element: głowica/czujnik). To ogranicza ryzyko pomylenia części o różnej skali.
