KWALIFIKACJA INF8 - STYCZEŃ 2019



PYTANIE NR 9.

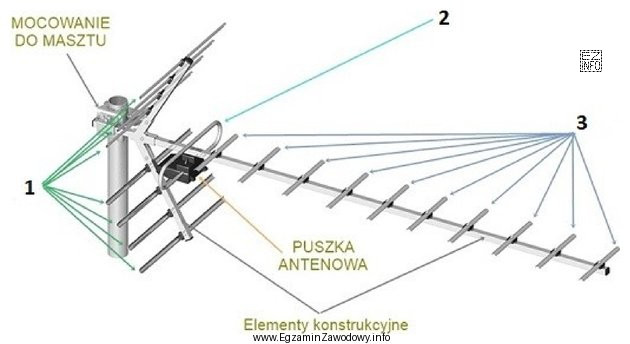

Elementy anteny typu Yagi-Uda, przedstawione na rysunku jako 1, 2 i 3, to odpowiednio:
Elementy anteny typu Yagi-Uda, przedstawione na rysunku jako 1, 2 i 3, to
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Antena Yagi-Uda składa się z kilku elementów, z których główne to reflektor, dipol i direktor. Reflektor (1) jest umieszczony za dipolem i jest nieco dłuższy od dipola, jego zadaniem jest odbijanie fal radiowych w kierunku dipola, co zwiększa zysk anteny w kierunku przednim. Dipol (2) jest centralnym, aktywnym elementem anteny, który odbiera i wysyła fale radiowe. Direktor (3) jest umieszczony przed dipolem i jest nieco krótszy; jego funkcją jest dodatkowe kierowanie fal radiowych w stronę dipola, co skupia promieniowanie anteny i zwiększa jej zysk w kierunku przednim.
