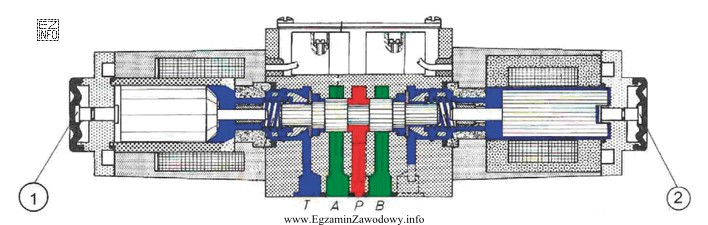

Pytanie sprawdza umiejętność identyfikacji elementów na rysunku technicznym związanym z hydraulicznym zaworem rozdzielającym 4/3. W tego typu zadaniach kluczowe jest odczytanie oznaczeń (tu: 1 i 2) i dopasowanie ich do nazwy elementu, a nie kierowanie się wyłącznie tym, co "zwykle bywa" w rozdzielaczu.
Odpowiedź "Przyciski awaryjne." uznaje się za prawidłową, gdy oznaczenia 1 i 2 na rysunku wskazują elementy sterujące w trybie awaryjnym, czyli przyciski, które służą do natychmiastowego zatrzymania działania/odłączenia sterowania w sytuacji zagrożenia. W praktyce serwisowej takie elementy rozpoznaje się po funkcji: są to części obsługiwane bezpośrednio przez operatora i mają znaczenie bezpieczeństwa.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu?
- "Amortyzatory." – elementy tłumiące drgania/uderzenia kojarzą się z redukcją szarpnięć, ale nie są standardowym określeniem dla oznaczonych przycisków sterujących. To typowa pułapka: wybór elementu "od ruchu", bo zawór się przełącza.
- "Popychacze." – popychacz jest elementem przekazującym siłę ruchu na suwak lub inny mechanizm. Nawet jeśli w zaworach występują części przenoszące ruch, nie są to przyciski awaryjne i pełnią inną rolę funkcjonalną.
- "Sprężyny centrujące." – sprężyny centrujące służą do powrotu suwaka do położenia środkowego (charakterystyczne dla rozdzielaczy 4/3). Jednak w zadaniu rozstrzygające są oznaczenia 1 i 2 na rysunku; jeśli te oznaczenia wskazują przyciski, to sprężyny nie mogą być poprawną odpowiedzią.
Wskazówka egzaminacyjna: zawsze zaczynaj od lokalizacji oznaczeń na rysunku i odpowiedz sobie na pytanie: czy dany element jest częścią sterowania (obsługiwaną przez człowieka lub napęd), częścią wykonawczą (np. suwak), czy częścią pomocniczą (np. sprężyna, tłumik). To ogranicza zgadywanie i minimalizuje wpływ skojarzeń.
