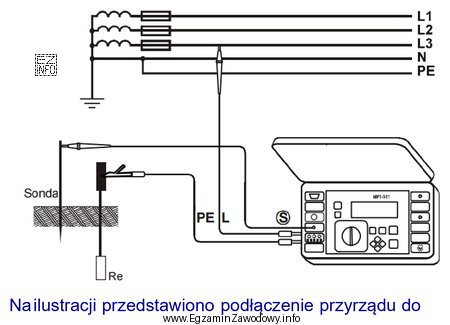

Przedstawiony układ połączeń odpowiada pomiarowi rezystancji uziomu (Re). Charakterystyczne są dwa elementy widoczne na schemacie: badany uziom oznaczony Re oraz sonda pomocnicza w gruncie. W metodzie trójprzewodowej miernik wymusza prąd pomiarowy między uziomem a sondą prądową, a sonda napięciowa służy do pomiaru spadku potencjału w gruncie; wynik rezystancji wynika z zależności Re = U/I.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• Pomiar impedancji pętli zwarcia dotyczy pętli L–PE (lub L–N) w instalacji i wykonuje się go przez podłączenie miernika do obwodu instalacji; nie stosuje się sond wbijanych w grunt ani nie buduje się toru prądowego przez ziemię.
• Sprawdzenie wytrzymałości izolacji (rezystancji izolacji) polega na przyłożeniu napięcia pomiarowego między żyłami/obwodami (np. L–PE, L–N) przy odłączonych odbiornikach; nie wymaga uziomu Re ani sond pomocniczych w gruncie.
• Sprawdzenie ciągłości przewodu ochronnego to pomiar małej rezystancji połączeń ochronnych w instalacji (przewód PE, połączenia wyrównawcze). Również nie wymaga sond terenowych; kluczowe jest przejście prądu przez przewód ochronny, a nie przez grunt.

W praktyce na wynik Re silnie wpływa wilgotność i struktura gruntu oraz odległości sond. Zbyt małe odległości powodują nakładanie się stref wpływu i mogą zaniżać lub zawyżać wynik, dlatego przy pomiarach terenowych zwraca się szczególną uwagę na poprawne rozmieszczenie elektrod.
