KWALIFIKACJA INF1 + INF2 + INF8 - CZERWIEC 2009

PYTANIE NR 21.

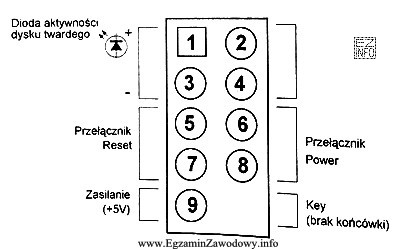

Fragment dokumentacji technicznej płyty głównej komputera przedstawia
Ilustracja przedstawia fragment dokumentacji technicznej płyty głównej komputera, koncentrując się na złączu obsługującym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze panelu przedniego służy do podłączenia przewodów z obudowy, m.in. przycisku zasilania i resetu oraz diod sygnalizacyjnych (np. zasilania i pracy dysku). Złącza USB i audio panelu przedniego mają inne oznaczenia oraz typowe przypisania pinów, dlatego nie pasują do opisu diod i przełączników.

Pełne wyjaśnienie:

W komputerze stacjonarnym przewody wychodzące z przedniego panelu obudowy dzielą się na dwie główne grupy:

  • sygnalizacja i sterowanie – przyciski oraz diody,
  • porty – np. gniazda na przednim panelu, które wymagają osobnych złączy na płycie.

Opis "złącze obsługujące diody i przełączniki panelu przedniego" odpowiada typowemu złączu oznaczanemu w dokumentacji jako złącze panelu przedniego (często spotyka się oznaczenia typu F_PANEL). To do niego podłącza się m.in.:

  • POWER SW (przycisk zasilania),
  • RESET SW (przycisk reset),
  • PWR LED (dioda zasilania),
  • HDD LED (dioda pracy dysku).

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Dwurzędowe złącze USB panelu przedniego – służy do doprowadzenia linii danych i zasilania portów na froncie obudowy. W dokumentacji jest zwykle opisane jako złącze dla portów, a nie dla przełączników i diod; ma też inny układ funkcjonalny pinów.
  • Złącze IEEE 1994 panelu przedniego – jest to określenie niejednoznaczne i w praktyce spotyka się inne nazewnictwo dla tego interfejsu; dodatkowo nie dotyczy ono diod i przycisków, tylko portu komunikacyjnego.
  • Złącze audio panelu przedniego – służy do podłączenia gniazd słuchawkowych/mikrofonowych z obudowy. To inna grupa sygnałów niż przełączniki i diody, więc nie spełnia opisu.

Wskazówka egzaminacyjna: jeśli w pytaniu pojawiają się słowa "diody", "LED", "przełączniki", "power", "reset", to niemal zawsze chodzi o złącze panelu przedniego do sterowania i sygnalizacji, a nie o złącza portów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To złącze (lista pinów) do podłączenia przewodów z obudowy odpowiedzialnych za sterowanie i sygnalizację, np. przycisk zasilania, reset oraz diody LED. Bez niego komputer może nie reagować na włącznik albo nie świecą kontrolki.
Najczęściej są to przewody opisane jako POWER SW, RESET SW, HDD LED oraz PWR LED. Ich dokładne położenie i polaryzacja (dla diod) wynika z instrukcji płyty głównej, więc warto porównać oznaczenia na PCB i w manualu.
Złącze USB służy do przenoszenia danych i zasilania do portów na froncie obudowy, a nie do obsługi przycisków i diod. Ma inny układ sygnałów oraz zwykle inne opisy w dokumentacji (odnosi się do portów, a nie do LED/SW).
Szukaj w instrukcji nazw i skrótów związanych z przełącznikami i diodami, np. "front panel", "system panel", "power switch", "reset", "HDD LED", "power LED". Często podany jest też rysunek z rozmieszczeniem pinów i podpisami.
Komputer może nie włączać się przyciskiem albo zamiast włączać – resetować się. W skrajnym przypadku naciśnięcie jednego przycisku będzie wywoływać funkcję drugiego. Dlatego trzeba trzymać się dokładnie opisu pinów w instrukcji płyty.
Tak. Dla diod (np. HDD LED, PWR LED) polaryzacja jest istotna: odwrotne podłączenie zwykle nie uszkadza płyty, ale dioda nie będzie świecić. Dla przełączników (POWER SW, RESET SW) polaryzacja zazwyczaj nie ma znaczenia.
Najczęstsze pomyłki to utożsamianie każdej dwurzędowej listwy pinów z USB oraz nieuwzględnianie słów kluczowych w opisie (LED/SW). Drugi błąd to ignorowanie tego, że audio i porty to inne złącza niż przyciski i kontrolki.
Gdy obudowa ma z przodu gniazdo słuchawkowe i mikrofonowe, przewód z obudowy podłącza się do złącza audio na płycie głównej. To złącze dotyczy toru dźwięku, więc nie służy do przycisków zasilania ani do diod sygnalizacyjnych.
Różnie – zależy od generacji płyty głównej i obudowy. W praktyce część interfejsów bywa wypierana przez nowsze rozwiązania, ale na egzaminie liczy się umiejętność rozpoznania funkcji złącza z opisu/pinów w dokumentacji, niezależnie od wieku sprzętu.
Ćwicz czytanie fragmentów instrukcji płyt głównych i kojarzenie nazw złączy z ich przeznaczeniem. Pomaga też praktyka montażu: podłączanie przewodów obudowy do F_PANEL oraz rozróżnianie złączy portów (USB, audio) od złączy sterujących (SW/LED).
