Rozpoznanie rozwiązania fundamentowego "z rysunku" opiera się na tym, jak powstaje element nośny w gruncie oraz jakie cechy technologii są widoczne na schemacie.

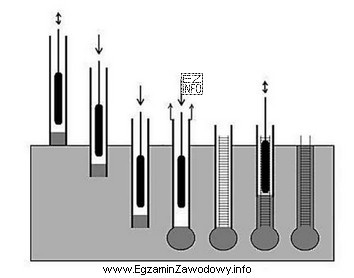

Odpowiedź "pale monolityczne" jest poprawna, gdy rysunek przedstawia wykonanie pala w miejscu wbudowania, czyli element formowany w gruncie (typowo: wykonanie otworu/wyrobiska w gruncie, ewentualne zastosowanie rur osłonowych lub płuczki, wprowadzenie kosza zbrojeniowego, a następnie betonowanie). Kluczowe jest to, że pala nie dostarcza się jako gotowego prefabrykatu, tylko "powstaje" on na budowie.
- "kolumny żwirowe" są rozwiązaniem do ulepszania i zagęszczania podłoża, a nie klasycznym palem fundamentowym. W praktyce schemat takiej kolumny akcentuje zasyp/kruszywo i zagęszczanie, a nie element betonowy ze zbrojeniem.
- "pale prefabrykowane" to elementy gotowe (np. żelbetowe), które wykonuje się w wytwórni, a na budowie są wbijane lub wciskane. Na rysunkach technologicznych zwykle widać gotowy trzon pala oraz sprzęt do pogrążania, a nie etap formowania i betonowania w gruncie.
- "studnie fundamentowe" (fundamenty studniowe) wykonuje się w postaci większych komór/kręgów zapuszczanych w grunt i wybierania urobku, co daje inną skalę i geometrię niż pal. Rysunki studni pokazują zwykle obiekt o znacznie większej średnicy, ściany studni i proces pogłębiania.
Wskazówka egzaminacyjna: gdy widzisz na schemacie sekwencję "otwór w gruncie → zbrojenie → beton", myśl o palach monolitycznych. Gdy widzisz "gotowy element wprowadzany w grunt", rozważ pale prefabrykowane. Gdy dominuje kruszywo i zagęszczanie, to typowy trop dla kolumn żwirowych.
