KWALIFIKACJA INF1 - CZERWIEC 2018 (test 2)

W kablach ekranowanych (np. z oplotem lub folią) ekran pełni rolę bariery ograniczającej przenikanie zakłóceń elektromagnetycznych do żył sygnałowych oraz emisję zakłóceń na zewnątrz. Żeby ekran działał prawidłowo w praktyce instalacyjnej, musi być poprawnie zakończony i zwykle połączony z uziemieniem lub punktem masy/wyrównania potencjałów w miejscu, gdzie przewidziano taki sposób montażu.

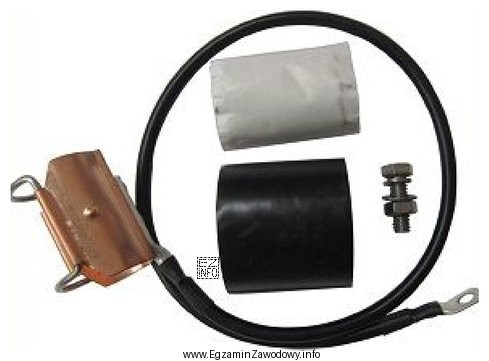

Odpowiedź "Zapewnia podłączenie ekranu kabla do uziemienia." opisuje właśnie funkcję elementów takich jak obejmy, zaciski lub uchwyty uziemiające stosowane przy wprowadzaniu kabla do osprzętu lub w punktach zakończenia. Ich zadaniem jest wykonanie pewnego, niskorezystancyjnego kontaktu z ekranem i umożliwienie jego podłączenia do przewodu ochronnego/uziemiającego, co pomaga ograniczać podatność instalacji na zakłócenia.

• Odpowiedź "Umożliwia podłączenie sondy pomiarowej." jest błędna, ponieważ elementy do podłączania sond są projektowane jako punkty testowe/złącza pomiarowe. Sama obecność ekranu i osprzętu kablowego nie oznacza funkcji pomiarowej.
• Odpowiedź "Jest symetryzatorem do łączenia dwóch kabli." jest błędna, bo symetryzator jest elementem dopasowania/symetryzacji toru (typowo kojarzonym z układami antenowymi) i nie służy do realizacji kontaktu z ekranem w celu uziemienia.
• Odpowiedź "Chroni złącze kabla przed wilgocią." jest nieprawidłowa, gdyż ochrona przed wilgocią wymaga uszczelnień, osłon lub dławików o cechach hydroizolacyjnych. Funkcja uziemiająca dotyczy elektrycznego połączenia ekranu, a nie szczelności.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się ekran kabla, szukaj funkcji związanej z ograniczaniem zakłóceń i zapewnieniem właściwego odniesienia potencjału (masa/uziemienie), a nie funkcji mechanicznych czy pomiarowych.
