Rozjazd łukowy stosuje się tam, gdzie tor zasadniczy jest prowadzony na łuku i dąży się do uniknięcia wstawki prostej lub brakuje miejsca na klasyczne rozwiązanie. Kluczowe jest rozróżnienie kierunku krzywizny torów w miejscu rozwidlenia.

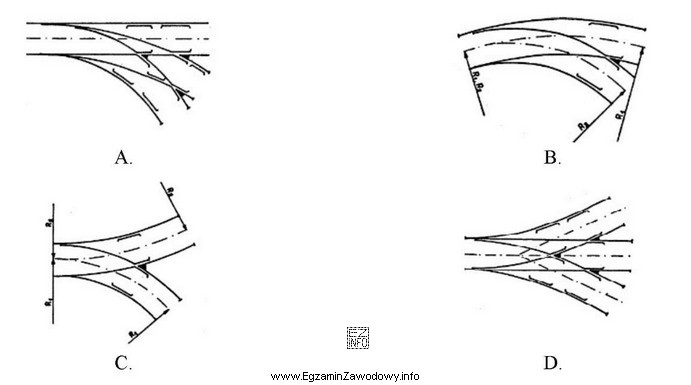

Rozjazd łukowy dwustronny ma cechę rozstrzygającą: dwa tory odgałęziające odchodzą łukami w przeciwnych kierunkach (jeden "ucieka" w lewo, drugi w prawo). Często spotyka się też oznaczenia promieni R1 i R2, ponieważ oba odgałęzienia są łukami o określonych promieniach. Tę właśnie sytuację przedstawia schemat C.
Dlaczego pozostałe schematy nie pasują?
- A (rozjazd zwyczajny) – jeden tor biegnie zasadniczo prosto, a drugi odchodzi łukiem. To nie jest rozjazd łukowy dwustronny, bo tylko jedno odgałęzienie jest łukowe.
- B (rozjazd łukowy jednostronny) – oba tory są zakrzywione, ale w tym samym kierunku. To typowy błąd na egzaminie: dostrzega się "dwa łuki", lecz pomija, że oba skręcają np. w prawo.
- D (rozjazd krzyżowy) – pokazuje przecięcie torów w układzie krzyżowym, a nie rozgałęzienie na dwa łuki. Nie spełnia definicji rozjazdu łukowego.
W praktyce geodezyjnej poprawne rozpoznanie typu rozjazdu ułatwia planowanie obsługi pomiarowej (tyczenie, inwentaryzacja, kontrola geometrii) i właściwą interpretację dokumentacji projektowej układu torowego.
