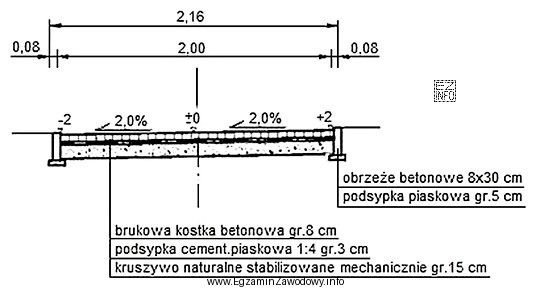

W pytaniach tego typu kluczowe są dwie umiejętności: odczyt z przekroju poprzecznego oraz zsumowanie grubości warstw. "Grubość konstrukcji nawierzchni" rozumie się jako łączną grubość warstw tworzących konstrukcję pokazanych na przekroju (zwykle od warstwy wierzchniej do najniżej ujętej w konstrukcji warstwy, zgodnie z rysunkiem).
Aby rozwiązać zadanie poprawnie, warto działać schematem:
- Wypisz wszystkie warstwy widoczne na przekroju, które należą do konstrukcji nawierzchni (np. warstwa ścieralna, wiążąca, podbudowa – zależnie od rysunku).
- Sprawdź, czy każda warstwa ma podaną grubość i czy wszystkie wartości są w tych samych jednostkach (tu: cm).
- Dodaj grubości po kolei, zapisując sumy pośrednie, aby uniknąć pomyłki.
Odpowiedź "26 cm" jest poprawna, ponieważ odpowiada sumie grubości wszystkich warstw konstrukcji pokazanych na przekroju. Wyniki takie jak "11 cm", "15 cm" lub "8 cm" są typowe dla błędów: pominięcia jednej z warstw (np. uwzględnienie tylko warstw asfaltowych), odczytania tylko części przekroju albo wykonania dodawania z pomyłką.
Wskazówka egzaminacyjna: jeżeli odpowiedzi są dość "okrągłe" i blisko siebie, nie zgaduj. Najpierw spisz warstwy i wykonaj obliczenia na brudno. W zadaniach z rysunku najczęściej przegrywa pośpiech, a nie brak wiedzy.
