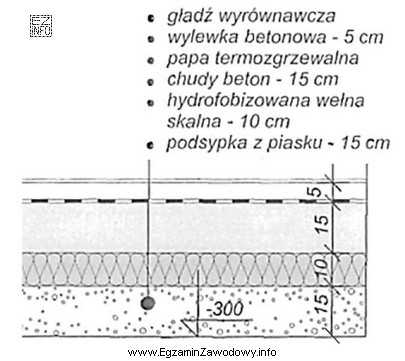

Zadanie sprawdza umiejętność czytania rysunku przekrojowego podłogi na gruncie. W typowym przekroju występują kolejno (od góry): warstwy wykończeniowe/posadzka, podkład (jastrych), termoizolacja (np. płyty EPS/XPS), warstwy rozdzielające lub przeciwwilgociowe, a niżej podkład betonowy i grunt.
Odpowiedź "10 cm" jest poprawna, ponieważ odpowiada wymiarowi przypisanemu na rysunku do warstwy termoizolacyjnej. W takich pytaniach kluczowe jest, aby:
- najpierw zidentyfikować właściwą warstwę (izolacja cieplna),
- następnie odczytać jej grubość z opisu lub linii wymiarowej,
- nie przenosić "typowych" wartości z praktyki, jeżeli rysunek podaje inną.
Odpowiedzi "12 cm", "15 cm" i "20 cm" są błędne, bo nie odpowiadają grubości wskazanej na rysunku dla termoizolacji. Takie wartości mogą występować w innych projektach, ale tutaj liczy się konkretny odczyt z dokumentacji. Najczęstszy błąd polega na pomyleniu izolacji z inną warstwą o zbliżonej grubości (np. jastrychem) albo na odczytaniu wymiaru odnoszącego się do całego pakietu warstw zamiast do samej izolacji.
W praktyce zawodowej poprawne odczytanie grubości izolacji jest ważne przy kontroli materiału na budowie, planowaniu robót oraz odbiorach międzywarstwowych (czy ułożono dokładnie tyle, ile przewidział projekt).
